ГОСТ Р 52576-2006

ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
МАТЕРИАЛЫ ДЛЯ ДОРОЖНОЙ РАЗМЕТКИ
МЕТОДЫ ИСПЫТАНИЙ

Дата введения - 2007-01-01

Содержание

  1. Область применения
  2. Нормативные ссылки
  3. Обозначения
  4. Методы испытаний
  5. Требования безопасности

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

  1. РАЗРАБОТАН Московским автомобильно-дорожным институтом (Государственным техническим университетом), ООО НПЦ «М Дорконтроль», ООО НТЦ «Катафот»
  2. ВНЕСЕН Техническим комитетом по стандартизации ТК 418 «Дорожное хозяйство»
  3. ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 9 октября 2006 г. № 222-ст
  4. ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1 Область применения

Настоящий стандарт распространяется на методы испытаний материалов - красок (эмалей) и пластичных материалов, применяемых для устройства разметки проезжей части автомобильных дорог и улиц с усовершенствованным покрытием по ГОСТ Р 51256-99.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

  • ГОСТ Р 51256-99 Технические средства организации дорожного движения. Разметка дорожная. Типы и основные параметры. Общие технические требования
  • ГОСТ 9.403-80 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Методы испытаний на стойкость к статическому воздействию жидкостей
  • ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
  • ГОСТ 12.3.002-75 Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
  • ГОСТ 12.4.011-89 Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация
  • ГОСТ 12.4.021-75 Система стандартов безопасности труда. Системы вентиляционные. Общие требования
  • ГОСТ 111-2001 Стекло листовое. Технические условия
  • ГОСТ 6589-74 Материалы лакокрасочные. Метод определения степени перетира прибором «Клин» (гриндометром)
  • ГОСТ 7721-89 Источники света для измерений цвета. Типы. Технические требования. Маркировка
  • ГОСТ 8420-74 Материалы лакокрасочные. Методы определения условной вязкости
  • ГОСТ 11506-73 Битумы нефтяные. Метод определения температуры размягчения по кольцу и шару
  • ГОСТ 12801-98 Материалы на основе органических вяжущих для дорожного и аэродромного строительства. Методы испытаний
  • ГОСТ 15140-78 Материалы лакокрасочные. Методы определения адгезии
  • ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия
  • ГОСТ 17537-72 Материалы лакокрасочные. Методы определения массовой доли летучих и нелетучих, твердых и пленкообразующих веществ
  • ГОСТ 19007-73 Материалы лакокрасочные. Метод определения времени и степени высыхания
  • ГОСТ 28513-90 Материалы лакокрасочные. Метод определения плотности

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Обозначения

В настоящем стандарте приняты следующие обозначения:

  • βv - коэффициент яркости поверхности дорожной разметки;
  • х, у - координаты цветности;
  • X, Y, Z - промежуточные координаты цвета.

4 Методы испытаний

4.1 Подготовка образцов

4.1.1 Образцы красок (эмалей) для испытаний в соответствии с 4.2-4.5 подготавливают на пластинах из листового стекла по ГОСТ 111-2001 с минимальными размерами 90×120×2 мм.
Краску (эмаль) в неразбавленном виде наносят на пластины равномерным слоем толщиной сырой пленки (300 ± 30) мкм.
Подготовленные образцы выдерживают в горизонтальном положении при температуре воздуха (20 ± 2) °С и относительной влажности 45%-85% в течение (24 ±2) ч.

4.1.2 Образцы пластичных материалов для испытаний в соответствии с 4.2-4.5 подготавливают на металлических пластинах по ГОСТ 16523-97 размером не менее 150×70×1 мм с толщиной нанесения (3 ± 0,5) мм.
Подготовленные образцы выдерживают в горизонтальном положении при температуре воздуха (20 ± 2) °С и относительной влажности 45%-85 % в течение (24 ± 2) ч.

4.1.3 Число образцов для каждого испытания - не менее трех.

4.1.4 Методы испытаний материалов для дорожной разметки сводятся к прямым измерениям и взвешиваниям с последующим определением значений непосредственно по шкале прибора как средне-арифметическое или по соответствующим формулам.

4.2 Определение координат цветности материалов для дорожной разметки

4.2.1 Определение координат цветности материалов для дорожной разметки проводится по ГОСТ Р 51256-99 измерением координат цветности х и у при спектральном распределении излучения стандартного источника света D65 по ГОСТ 7721-89.

4.2.2 Для измерений применяют спектрофотометр или колориметр с геометрией измерения 45º/0°. При измерении источник света должен быть расположен под углом 45° ± 5°, а фотоприемник измерительного прибора - перпендикулярно к поверхности разметки (см. рисунок 1).

4.2.3 Измерения проводят не менее чем в трех местах образца, в нормальных условиях при температуре воздуха (20 ±2) °С, относительной влажности 45%-85%.
В момент определения прибором координат цвета необходимо исключить влияние внешнего освещения на показания прибора.

4.2.4 Координаты цвета X, У, Z участков измеряемой разметки определяют при помощи спектрофотометра или колориметра.

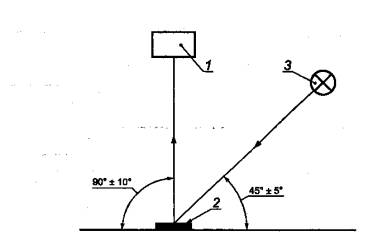

Условия измерения координат цветности и коэффициента яркости
1 - спектрофотометр или колориметр, для измерения коэффициента яркости применяется яркомер;
2 - дорожная разметка; 3 - источник света
Рисунок 1 - Условия измерения координат цветности и коэффициента яркости

Координаты цветности х и у дорожной разметки в колориметрической системе определяют по формулам (1) и (2):

Координаты цветности х и у дорожной разметки (1)
Координаты цветности х и у дорожной разметки (2)

За окончательный результат принимают среднеарифметическое значение полученных при измерении результатов координат цветности х и у, округленное до тысячных долей.

4.3 Определение коэффициента яркости материалов для дорожной разметки

4.3.1 Коэффициент яркости определяют количественной оценкой зрительного восприятия человеческим глазом степени яркости испытуемой поверхности направленным световым потоком в видимой области спектра при углах освещения-наблюдения 45º/0°.

4.3.2 Количественную оценку коэффициента яркости определяют на основе измерения величины направленного светового потока при спектральном распределении излучения стандартного источника света D65 по ГОСТ 7721-89.

4.3.3 Величину коэффициента яркости, характеризующую степень белизны материала, определяют численно равной координате цвета Y, выраженной в процентах.

4.3.4 Для измерений коэффициента яркости применяют спектрофотометр, колориметр или яркомер с геометрией измерения 45º/0° углом освещения 45° ± 5° и углом наблюдения 90о±10° относительно нормали к поверхности испытуемого образца (см. рисунок), позволяющих считывать результат измерения непосредственно по шкале прибора.

4.3.5 Измерения проводят не менее чем в трех местах образца, в нормальных условиях при температуре воздуха (20 ± 2) °С и относительной влажности 45 %-85 %.
В момент определения прибором коэффициента яркости необходимо исключить влияние внешнего освещения на показания прибора.

4.3.6 За результат измерения принимают среднеарифметическое значение полученных результатов коэффициента яркости.
Окончательный результат, выраженный в процентах, округляют до целых единиц.

4.4 Время высыхания красок (эмалей) и время отверждения пластичных материалов до степени 3 определяют по ГОСТ 19007-73.

4.5 Стойкость сформировавшегося материала (красок, эмалей, термопластиков и холодных пластиков) к статическому воздействию 3%-ного водного раствора хлорида натрия при температуре (0+2) °С, насыщенного водного раствора хлорида натрия при температуре (0 ± 2) °С, воды при температуре (20 ±2) °С и 10%-ного водного раствора щелочи гидроксида натрия при температуре (20 ±2) °С определяют по ГОСТ 9.403-80.

4.6 Условную вязкость красок (эмалей) определяют вискозиметром В3246 с диаметром сопла 4 мм по ГОСТ 8420-74.

4.7 Массовую долю нелетучих веществ красок (эмалей) определяют по ГОСТ 17537-72.

4.8 Определение адгезии красок (эмалей) к стеклу проводят методом решетчатых надрезов по ГОСТ 15140-78.

4.9. Определение степени перетира красок (эмалей) проводят по ГОСТ 6589-74.

4.10 Определение плотности красок (эмалей) проводят по ГОСТ 28513-90.

4.11 Плотность термопластиков и холодных пластиков определяют гидростатическим взвешиванием плотности образцов термопластиков и холодных пластиков по ГОСТ 12801-98 на образцах, предварительно освобожденных от подложки и подготовленных в соответствии с 4.1.2. Площадь образцов, освобожденных от подложки, должна составлять (100 + 30) см2.

4.12 Температуру размягчения термопластика определяют по ГОСТ 11506-73.

5 Требования безопасности

5.1 При испытании красок (эмалей) и пластичных материалов для дорожной разметки должны соблюдаться требования безопасности по ГОСТ 12.3.002-75.

5.2 Все работы, связанные с испытанием красок (эмалей) и пластичных материалов для дорожной разметки, должны проводиться в помещениях, снабженных приточно-вытяжной вентиляцией по ГОСТ 12.4.021-75 и средствами пожаротушения.

5.3 Электропровода должны быть в защищенном исполнении, оборудование заземлено.

5.4 Запрещается пользоваться открытыми источниками огня, приборами и инструментом, вызывающими искрение.

5.5 Контроль воздуха рабочей зоны должен проводиться в соответствии с ГОСТ 12.1.005-88 и [1].

5.6 К работе с красками (эмалями) и пластичными материалами для дорожной разметки допускаются лица не моложе 18 лет, прошедшие предварительные и периодические медицинские осмотры в порядке, установленном Минздравом РФ.

5.7 Персонал, работающий с красками (эмалями) и пластичными материалами для дорожной разметки, должен обеспечиваться средствами индивидуальной защиты по ГОСТ 12.4.011-89.

5.8 Рабочее место должно быть оборудовано аптечкой для оказания первой медицинской помощи.

Библиография

[1] ГН 2.2.5.1313-03 Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны
