ГОСТ Р 52290-2004

ТЕХНИЧЕСКИЕ СРЕДСТВА ОРГАНИЗАЦИИ ДОРОЖНОГО ДВИЖЕНИЯ. ЗНАКИ ДОРОЖНЫЕ. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Дата введения в действие - 01.01.2006

Содержание

  1. Область применения
  2. Нормативные ссылки
  3. Группы, изображения, наименования, размеры
  4. Знаки индивидуального проектирования
  5. Технические требования
  6. Требования к световозвращающей пленке для знаков
  7. Методы физических и электротехнических испытаний
  8. Методы фото- и колориметрических испытаний
  9. Транспортирование и хранение
  10. Гарантии изготовителя

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

  1. Разработан Государственным предприятием "РОСДОРНИИ" Росавтодора (ГП "РОСДОРНИИ") совместно с Научно-исследовательским центром Государственной инспекции безопасности дорожного движения (НИЦ ГИБДД) МВД России.
  2. Внесен Техническим комитетом по стандартизации ТК 278 "Безопасность дорожного движения".
  3. Утвержден и введен в действие Приказом Федерального агентства Российской Федерации по техническому регулированию и метрологии от 15 декабря 2004 г. N 121-ст.
  4. Стандарт полностью соответствует требованиям Конвенции о дорожных знаках и сигналах (Вена, 1968 г.) и Европейского соглашения, дополняющего эту Конвенцию (Женева, 1971 г.), с учетом поправок (1995 г.).
  5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает группы, изображения, размеры дорожных знаков (далее - знаков), предназначенных для установки на улицах и дорогах (далее - дорогах) с целью информирования участников дорожного движения об условиях и режимах движения, а также технические требования к знакам и применяемым для их изготовления материалам, методам испытаний.
Стандарт также устанавливает требования к светоотражающим материалам для знаков.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

  • ГОСТ 8.332-78. Государственная система обеспечения единства измерений. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения
  • ГОСТ 9.401-91. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов
    (в ред. Изменения N 2, утв. Приказом Росстандарта от 09.12.2013 N 2219-ст)
  • ГОСТ 9.403-80. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Методы испытаний на стойкость к статическому воздействию жидкостей
    (в ред. Изменения N 2, утв. Приказом Росстандарта от 09.12.2013 N 2219-ст)
  • ГОСТ 515-77. Бумага упаковочная, битумированная и дегтевая. Технические условия
  • ГОСТ 2930-62. Приборы измерительные. Шрифты и знаки
  • ГОСТ 5959-80. Ящики из листовых древесных материалов неразборные для грузов массой до 200 кг. Общие технические условия
  • ГОСТ 7721-89. Источники света для измерений цвета. Типы. Технические требования. Маркировка
  • ГОСТ 8273-75. Бумага оберточная. Технические условия
  • ГОСТ 10434-82. Соединения контактные электрические. Классификация. Общие технические требования
  • ГОСТ 12082-82. Обрешетки дощатые для грузов массой до 500 кг. Общие технические условия
  • ГОСТ 14192-96. Маркировка грузов
  • ГОСТ 15140-78. Материалы лакокрасочные. Методы определения адгезии
  • ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
  • ГОСТ 17557-88. Колодки клеммные светотехнические. Общие технические требования
  • ГОСТ 21903-76. Материалы лакокрасочные. Методы определения условной светостойкости
  • ГОСТ 27037-86. Материалы лакокрасочные. Метод определения устойчивости к воздействию переменных температур
  • ГОСТ Р 52289-2004. Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств.

Примечание: При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Группы, изображения, наименования, размеры

3.1. Стандарт устанавливает следующие группы знаков:

  1. - предупреждающие;
  2. - приоритета;
  3. - запрещающие;
  4. - предписывающие;
  5. - особых предписаний;
  6. - информационные;
  7. - сервиса;
  8. - дополнительной информации (таблички).

3.2. Номера знаков, их наименования и изображения приведены в таблицах А.1 - А.8 Приложения А. Знаки 1.8, 1.15, 1.16, 1.18 - 1.21, 1.33, 2.6, 3.11 - 3.16, 3.18.1 - 3.25 допускается выполнять на желтом фоне.
Для знаков индивидуального проектирования 5.23.1, 5.24.1, 5.25, 5.26, 6.9.1, 6.9.2, 6.10.1 - 6.12, 6.14.1, 6.14.2, 6.17 в Приложении А приведены примеры их изображений.

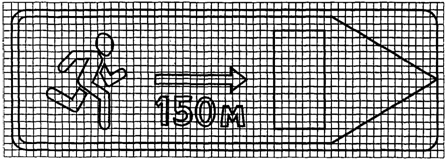

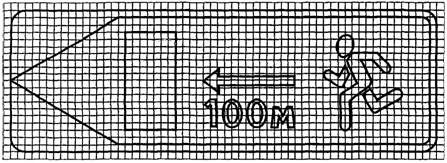

Изображения знаков на масштабной сетке приведены в Приложении Б.

3.3. Номера знаков состоят из чисел, разделенных точками. Первое число означает номер группы, второе - номер знака в группе, третье и четвертое (при наличии) - номер разновидности.

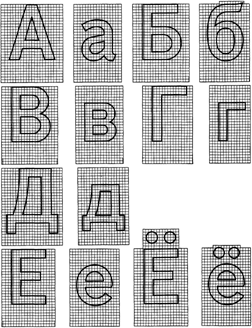

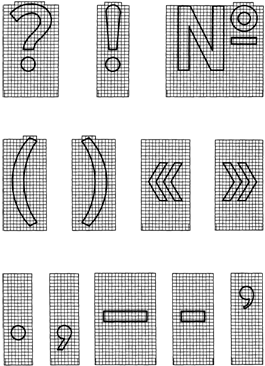

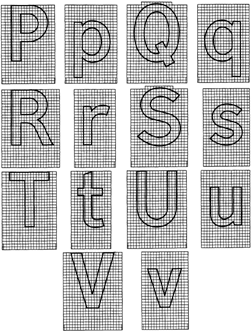

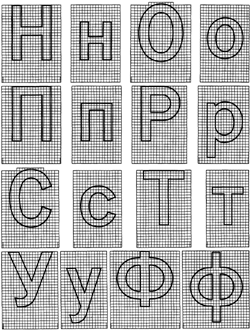

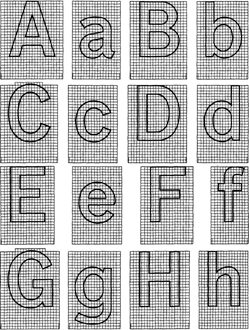

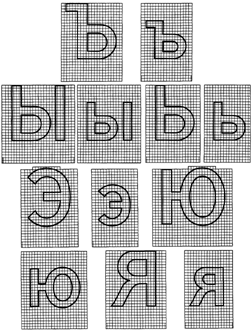

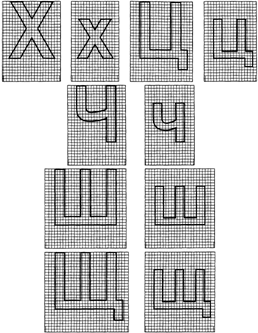

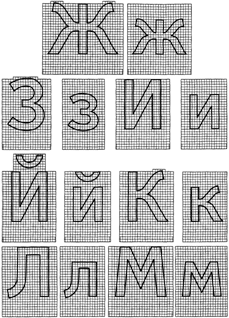

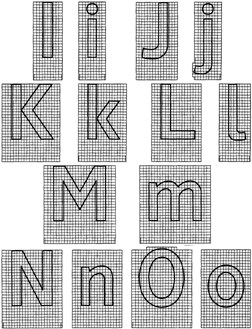

3.4. Надписи на знаках (буквы, цифры, знаки препинания) следует выполнять шрифтом, приведенным в Приложении В. Размеры литерных площадок приведены в таблицах Г.1 - Г.3 Приложения Г.
При электронной верстке изображений знаков допускается применять шрифт Arial Cyr Bold.

3.5. Цифровые значения параметров, наносимые на знаках, следует принимать в соответствии с таблицей Д.1 Приложения Д.

3.6. На знаках 3.17.1 и 3.17.2 надписи "ТАМОЖНЯ" и "ОПАСНОСТЬ" следует выполнять на русском и английском языках.

3.7. На знаках 4.1.2 - 4.1.6 допускается изображение стрелок с конфигурацией, соответствующей требуемым направлениям движения на конкретном пересечении.
На знаках 5.15.1, 5.15.2, 6.9.1 - 6.10.1, 6.14.2, 6.17 изображения и расположение стрелок, а на знаках 6.8.2, 6.8.3, 8.13 - изображения должны соответствовать реальной планировке пересечения и схеме организации движения. Для знака 6.9.1 компоновочные решения для пересечений приведены в Приложении Е.
На знаках 6.5 изображение полосы для аварийной остановки должно соответствовать реальному ее положению относительно дороги.
На знаках 6.14.2, 6.15.2, 6.15.3, 6.18.2, 6.18.3, 8.1.3, 8.1.4 изображение стрелки допускается выполнять под углом 45° к горизонтали, если острый угол между осями дорог в прямом и пересекающем (примыкающем) направлениях составляет менее 60°.

3.8. На знаках 5.15.1 и 5.15.7 следует указывать направления движения не более чем для трех полос.

3.9. На знаках 5.15.1 - 5.15.4, 5.15.7, 5.15.8 допускается наносить изображения других знаков, информирующих об особенностях или режимах движения.
Количество стрелок на знаке 5.15.7 должно соответствовать числу полос на проезжей части дороги, а на знаках 5.15.8 - числу полос для движения в данном направлении.

3.10. В нижней части знаков 5.16 - 5.18 допускается наносить дополнительную информацию о наименовании остановки, номере маршрута, режиме работы, протяженности посадочной площадки и т.д. При этом допускается смещать на 50 мм вверх белую квадратную вставку с символом.

3.11. В нижней части знаков сервиса допускается указывать расстояние до объектов сервиса, расположенных по ходу движения или в стороне от дороги, и время их работы, по аналогии со знаками 8.1.1, 8.1.3, 8.1.4, 8.5.1 - 8.5.7, а также другую информацию (адрес, номер телефона и т.п.).
В нижней части знаков 5.27 - 5.32 допускается указывать время действия, способ постановки транспортного средства на стоянку, ее продолжительность и т.п., а на знаках 5.33, 5.34 - время действия по аналогии с соответствующими знаками дополнительной информации.

3.12. Знаки изготовляют четырех типоразмеров: I - малого, II - нормального, III - большого, IV - очень большого.

3.13. Размеры знаков по типоразмерам должны соответствовать требованиям таблиц Д.2 - Д.8 Приложения Д.

3.14. На знаках 1.1 - 2.4, 2.6, 3.2 - 3.33, 4.8.1 - 4.8.3, 5.23.2, 5.24.2, 6.13, 6.15.1 - 6.16, 6.18.1 - 6.21.2 ширина наружной каймы должна быть 10 мм, на знаках 2.5, 2.7, 3.1, 4.1.1 - 4.7, 5.1 - 5.22, 5.27 - 5.34, 6.1 - 6.8.3, 7.1 - 7.20 - 20 мм.
(в ред. Изменения N 1, утв. Приказом Росстандарта от 12.11.2010 N 475-ст)

Ширина каймы на знаках 8.1.1 - 8.24 должна быть 10 мм.
Внутренний радиус закругления красной каймы на знаках 1.1, 1.2, 1.5 - 1.33, 2.3.1 - 2.4 должен составлять 10 мм.
На знаках 1.1 - 1.3.2, 1.5 - 1.32, 2.3.1 - 2.4, 2.6, 3.2 - 3.20, 3.22, 3.24, 3.26 - 3.30, 3.32, 3.33 допускается не наносить наружную кайму при соответствующем увеличении ширины внутренней каймы.

3.15. Отклонения линейных размеров каймы, символов, букв и цифр изображений знаков всех типоразмеров не должны превышать +/- 1 мм. Отклонения линейных размеров поля знаков всех типоразмеров не должны превышать +/- 1 мм, а знаков индивидуального проектирования - +/- 5 мм.

4. Знаки индивидуального проектирования

5.23.1, 5.24.1, 5.25, 5.26, 6.9.1, 6.9.2,
6.10.1 - 6.12, 6.14.1, 6.14.2, 6.17

4.1. На знаках 6.9.1, 6.9.2, 6.10.1, 6.10.2, 6.12, 6.14.1, 6.14.2 для каждого из направлений движения указывают не более трех названий населенных пунктов, других объектов или номеров маршрута.
В качестве объектов, указываемых на знаках 6.9.1, 6.9.2, 6.10.1 - 6.12, могут быть: населенные пункты, административные образования (районы, округа и т.п.), ландшафтно-географические объекты (реки, озера, горы и т.п.), элементы дорожной сети (другие дороги, площади, путепроводы, мосты и т.п.), придорожные объекты (вокзалы, грузовые причалы, производственные и торговые предприятия), объекты сервиса (мотели, кемпинги, гостиницы, станции технического обслуживания и т.п.), объекты туризма и спорта (музеи, исторические памятники, памятники архитектуры, дворцы спорта, стадионы, бассейны, ипподромы, гребные каналы, автомобильно-спортивные трассы и т.п.).

4.2. Фон знаков 6.9.1, 6.9.2, 6.10.1, 6.10.2, 6.11 должен быть зеленого цвета на знаках, предназначенных для установки на автомагистралях, синего цвета - на других дорогах вне населенных пунктов, белого цвета - для установки в населенных пунктах.
Фон знаков (частей или вставок), предназначенных для указания туристических объектов, должен быть коричневого цвета.
На знаках с зеленым фоном, предназначенных для установки на автомагистралях, надпись, содержащая названия населенных пунктов или объектов, движение к которым осуществляется не по автомагистрали, выполняют на вставке с синим фоном, названия туристических объектов - на вставке с коричневым фоном. На знаках, предназначенных для установки на участке автомагистрали в пределах населенного пункта, надпись, содержащую название объектов этого населенного пункта, выполняют на вставке с белым фоном.
На знаках с синим фоном, предназначенных для установки на других дорогах, надпись, содержащую названия населенных пунктов или других объектов, движение к которым осуществляется по автомагистрали, выполняют на вставке с зеленым фоном, названия туристических объектов - на вставке с коричневым фоном.
При указании объектов, находящихся в граничащем с дорогой населенном пункте, надпись выполняют на вставке с белым фоном.
На знаках с белым фоном, предназначенных для установки в населенных пунктах, надпись, содержащую названия других населенных пунктов или объектов, движение к которым должно осуществляться по автомагистрали или другой дороге, выполняют соответственно на вставке с зеленым или синим фоном, названия туристических объектов - на вставке с коричневым фоном.
Вставки следует выполнять без каймы, за исключением синих, зеленых или коричневых вставок на зеленом или синем фоне.

4.3. Знаки 6.10.1, 6.10.2 (части или вставки) должны иметь: зеленый фон, если движение к указанным на них населенным пунктам или объектам осуществляется по автомагистрали; синий фон, если движение осуществляется по другим дорогам; белый фон, если указанные объекты расположены в населенном пункте; коричневый фон, если указанные объекты являются туристическими.
( При указании нескольких направлений движения их следует размещать в последовательности (сверху - вниз): прямо, налево, направо.
При указании одного направления на знаках 6.10.1, 6.10.2 названия объектов, выполненные на фоне разного цвета, следует размещать в последовательности (сверху - вниз): зеленый, синий, белый, коричневый.

4.4. Знаки 5.25, 5.26, 6.11 - 6.14.2, предназначенные для установки на автомагистралях, следует выполнять на зеленом фоне, а для установки на других дорогах - на синем фоне. Предназначенные для установки в населенных пунктах знаки 6.11, 6.12 должны иметь белый фон, знак 6.13 - синий, знак 6.14.1 и части знака 6.14.2 - синий для маршрутов, проходящих через населенный пункт или выходящих из него, и белый - для маршрутов в пределах населенного пункта. Знаки 6.11, на которых указывают наименования туристических объектов, должны иметь коричневый фон.
Знаки 6.14.1, 6.14.2 с индексом "Е" во всех случаях выполняют на зеленом фоне.

4.5. При указании на знаках 6.9.1, 6.9.2, 6.10.1, 6.10.2, 6.12 названий нескольких пунктов маршрута или объектов, соответствующих одному направлению движения и расположенных на поле одного цвета, первым сверху указывают пункт, ближайший к месту установки знака.

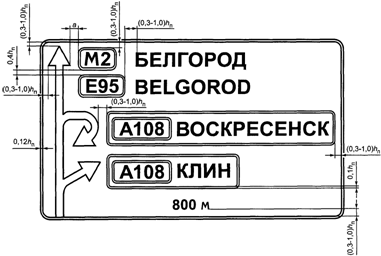

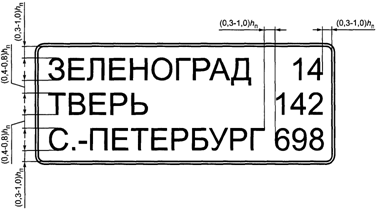

4.6. Компоновочные размеры изображений знаков и надписей на них определяют высотой hп прописной буквы, которую в зависимости от места установки знака (в соответствии с ГОСТ Р 52289) выбирают из ряда: 75, 100, 150, 200, 250, 300, 400, 500 мм.

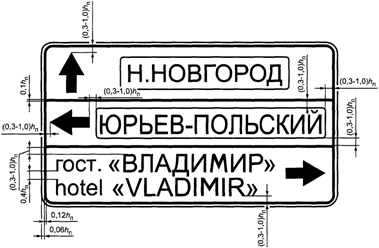

Примеры компоновки знаков индивидуального проектирования приведены на рисунках Г.3 - Г.5 Приложения Г.
При размещении нескольких знаков 6.9.2 в одном створе над проезжей частью размеры щитов для знаков рекомендуется выполнять одинаковыми по высоте.

4.7. Имена собственные в названиях объектов следует выполнять прописными буквами, а служебные (поясняющие) слова при них - строчными (например, площадь МИРА, музей А.С. ПУШКИНА, аэропорт ВНУКОВО). При самостоятельном употреблении служебные слова следует выполнять прописными буквами (например, МУЗЕЙ, АЭРОПОРТ).

4.8. Высоту hп прописной буквы на знаках 5.23.1, 5.24.1, 5.25, 5.26, 6.9.1, 6.9.2, 6.10.1 - 6.12 определяют в соответствии с ГОСТ Р 52289.
Предпочтительно использовать больший шрифт, принятый для данной дороги. Надписи, относящиеся к второстепенным пунктам маршрута, допускается выполнять ближайшим меньшим шрифтом.
Высоту hп прописной буквы принимают: на знаках 6.14.1, 6.14.2 - 150 мм, на знаках 6.17, предназначенных для установки на дорогах вне населенных пунктов и при указании на них названий объектов, - 200 мм, в населенных пунктах - 100 мм.

4.9. Надписи следует составлять из отдельных литерных площадок. Ширину литерных площадок букв и цифр для надписей на зеленом и синем фоне необходимо выбирать в соответствии с таблицами Г.1 и Г.2 Приложения Г в зависимости от размера hп.
Для надписей на белом и желтом фоне ширину литерных площадок следует уменьшать на 0,05 hп с каждой стороны.
Для надписи, содержащей более 10 элементов (за элемент принимают букву, цифру, стрелку, символ, изображение какого-либо знака), допускается применять:

  • ближайший меньший размер шрифта;
  • двустрочное исполнение (на одном или двух языках, и относящееся к одному пункту маршрута) или перенос слов;
  • сокращение часто употребляемых служебных слов в именах собственных;
  • на зеленом и синем фоне - уменьшение литерных площадок на 0,05 hп с каждой стороны.

4.10. Ширину каймы на знаках принимают равной 0,12 hп, внутренний радиус закругления каймы - 0,3 hп
Ширину наружной каймы на знаках 6.9.1 - 6.10.2 с белым фоном, а также на знаках 5.23.1, 5.24.1, 6.17, при указании на них названия объекта, принимают равной 0,06 hп.
На знаках 6.10.1, 6.10.2 ширину линии, разделяющей надписи, относящиеся к разным направлениям движения, принимают равной 0,1 hп. Поле знака одного фона с надписями, относящимися к одному направлению, линиями не разделяют.
Ширину каймы на знаках 6.14.1, 6.14.2 принимают равной 18 мм, внутренний радиус закругления каймы - 45 мм.

4.11. Расстояние по горизонтали и вертикали между словами, числами, стрелками, цветными вставками, каймой знака или вставки, линией, которая разделяет надписи, относящиеся к разным направлениям движения, символами, изображениями каких-либо знаков следует принимать не менее 0,3Предпочтительное расстояние между строками разных надписей, относящихся к одному направлению движения, составляет от 0,4 до 0,8 hп, а для двустрочной надписи одного наименования - 0,4 hп.
Допускается уменьшать расстояние между оголовком стрелки и другими элементами изображения до 0,2 hп.
Для знака 6.9.1 расстояние между надписями, относящимися к разным направлениям движения, должно быть не менее 2 hп. Допускается уменьшение этого расстояния до hп, если границы надписей, расположенных одна над другой, не совпадают.
Если на знаке применяют шрифт двух размеров, то для расчета размеров каймы знака и элементов изображения, относящихся к главным объектам, а также расстояния между ними и надписями, относящимися к второстепенным объектам, применяют шрифт большего размера.
Размеры элементов изображения, относящихся к второстепенным объектам, определяют в этом случае по шрифту, которым выполнено название этого объекта.

4.12. Размер вставок на знаках 6.9.1, 6.9.2, 6.10.1, 6.10.2 определяют в соответствии с требованиями 4.6 - 4.9, 4.11. Ширину каймы вставок принимают равной 0,1 hп, внутренний радиус закругления каймы вставок - 0,3 hп.

4.13. Высоту букв и цифр на знаке 6.14.1, изображение которого используют на других знаках или вставках, принимают равной hп основных надписей на этих знаках. При этом принимают ширину обрамляющей каймы - 0,1 hп, внутренний радиус закругления каймы - 0,15 hп, внешний вертикальный размер знака - 1,5 hп.
При нанесении на поля знаков 6.9.1, 6.9.2 нескольких изображений знака 6.14.1 их вертикальный размер допускается уменьшать до hп при уменьшении высоты букв и цифр до ближайшего меньшего значения hп основной надписи.
Изображение знака 6.14.1 на знаках 6.9.1, 6.9.2 располагают у оголовка соответствующей стрелки на расстоянии от него не менее 0,3 hп, а на знаках 6.10.1 и 6.10.2 - слева от названия объекта.

4.14. Символы автомагистрали или аэропорта на знаках 6.9.1, 6.9.2, 6.10.1, 6.10.2 следует располагать слева от названия населенного пункта или объекта. На знаках 6.9.1, 6.9.2 при наличии изображения знака 6.14.1, относящегося к данному населенному пункту или объекту, символы относительно названия населенного пункта или объекта следует располагать в стороне, противоположной изображению знака 6.14.1.
Высоту символа автомагистрали или аэропорта принимают равной (1,0 - 1,5) hп - для однострочной надписи и (2,0 - 2,5) hп - для двустрочной надписи названия одного населенного пункта или объекта. Изображения символов должны соответствовать символам знаков 1.30, 5.1.

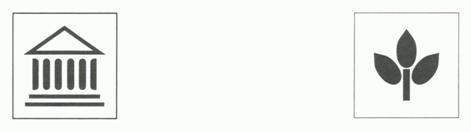

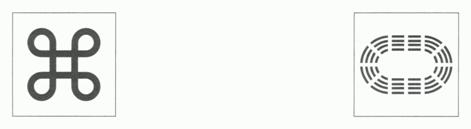

4.15. На знаках 6.9.1, 6.9.2, 6.10.1, 6.10.2 для обозначения объектов допускается наносить пиктограммы, размещая их в месте, предназначенном для символа автомагистрали, аэропорта или изображения знака 6.14.1. Высоту пиктограммы принимают равной (1,0 - 1,5) hп для однострочной надписи и (2,0 - 2,5) hп - для двустрочной надписи названия одного населенного пункта или объекта.
На знаках 6.10.1, 6.10.2, 6.11, 6.12, относящихся к объектам туризма и спорта, допускается наносить пиктограммы, размещая их слева от названия объекта. Изображения пиктограмм приведены в приложении И.
На знаках 6.9.1 допускается нанесение условных обозначений искусственных сооружений (мостов, путепроводов и тоннелей).

4.16. Стрелки на знаках следует выполнять в соответствии с рисунком Г.1 Приложения Г.
На знаках 6.9.2, 6.10.1 длину стрелок L принимают равной 2,3 hп. Стрелки располагают на одинаковом расстоянии относительно верхней и нижней каймы (вставки или линии, разделяющей надписи). При вертикальном расположении стрелки допускается уменьшение ее длины за счет стержня до 2 hп.
На знаках 6.9.1, 6.17 длину стрелок L выбирают из компоновочных соображений, ширину стрелок для второстепенных направлений допускается уменьшать на 30% по отношению к стрелке основного направления.
На знаках 6.9.2 при указании названий нескольких пунктов маршрута допускается увеличение размера стрелки при сохранении пропорций, заданных рисунком Г.1 Приложения Г.
На знаках 6.9.2, 6.10.1 стрелки располагают с учетом размещения знаков относительно дороги и реального направления движения к указанным на знаках объектам.
На знаках 6.9.2 допускается наносить количество стрелок, соответствующее числу полос движения в данном направлении, при этом стрелки располагают по возможности над каждой полосой (ближе к ее оси).
Оголовок знака 6.10.2 следует выполнять в соответствии с рисунком Г.2 Приложения Г.

4.17. На знаках 6.9.1 в нижней части, у основания стрелки, следует указывать расстояние от места их установки до пересечения. Высота цифр, указывающих расстояния, должна соответствовать ближайшему принятому для знака в целом меньшему значению hп, выбранному из ряда, приведенного в 4.6.
Числа на знаках 6.10.1, 6.10.2 (на его отдельных частях) и 6.12, указывающие расстояние от места установки знака до названного пункта, должны размещаться справа от надписи, при этом цифры, выражающие одинаковые разряды чисел, следует располагать друг под другом.

4.18. На знаках 6.9.1, 6.17 допускается наносить изображения других знаков, информирующих участников движения об особенностях маршрута или режима движения. При этом наибольший габаритный размер изображений составляет (3 - 5) .

4.19. Ширину красной полосы на знаках 5.24.1, 5.26 принимают равной 0,4 hп.
Расстояние по горизонтали между началом и концом полосы и вертикальной каймой принимают равным (1,0 - 2,0) hп.

4.20 На знаках, предназначенных для установки на дорогах, по которым проходят маршруты иностранных туристов, надписи, обозначающие объекты инфраструктуры (город, улица, стадион, музей и т.п.) и географические объекты (гора, река, озеро и т.п.) дублируют на английском языке.
Допускается сокращать на знаках русские и английские слова в соответствии с таблицей Г.4.
Названия населенных пунктов (объектов) стран, где применяют латинский алфавит, допускается писать так, как принято в этих странах. При этом наименования географических объектов и объектов инфраструктуры повторяют буквами латинского алфавита в соответствии с транслитерацией букв русского алфавита по таблице Г.5.

5. Технические требования

5.1. Знаки следует изготовлять в климатических исполнениях У и ХЛ, категории размещения 1 по ГОСТ 15150 в соответствии с требованиями настоящего стандарта по техническим условиям, утвержденным в установленном порядке.

5.2. Требования к конструкции

5.2.1. Знаки изготовляют с использованием световозвращающих материалов, с внутренним освещением, с внешним освещением. Элементы изображения черного и серого цветов знаков не должны обладать световозвращающим эффектом.
Допускается изготовлять знаки со световой индикацией с обозначениями надписей и символов в матричной форме. При этом допускается заменять надписи и символы черного цвета на белый или желтый цвет, а белый фон знаков - на черный в случаях, если это не приведет к их ошибочному восприятию. Замену красного цвета фона, символа и каймы знаков и размеров их изображения не допускают.

5.2.2. Допускается изготовлять знаки как односторонними, так и двусторонними, а также размещать изображения знаков на щите прямоугольной формы, который при необходимости изготовляют по приложению Ж.

5.2.3. Конструкция знаков с внутренним освещением должна обеспечивать:

  • фиксированную установку резьбовых электропатронов, выдерживающих воздействие крутящего момента, равного 3 Н х м;
  • легкий доступ к элементам знака, подлежащим чистке или замене, и местам электрических соединений;
  • плотность соединений панели, на которой нанесено изображение знака, с корпусом для предотвращения попадания влаги вовнутрь знака при воздействии дождя интенсивностью 5 мм/мин.

5.2.4. Все детали и сборочные единицы знаков должны быть изготовлены из антикоррозионных материалов или иметь защитное покрытие.
Покрытия должны соответствовать требованиям ГОСТ 9.401.

5.2.5. Корпус и оборотная сторона знаков, а также все элементы крепления должны быть серого цвета (за исключением оцинкованных поверхностей).
Элементы крепления знака не должны искажать информацию, расположенную на его лицевой поверхности.

5.3. Требования к материалам

5.3.1. Изображения знаков следует выполнять световозвращающими материалами или красками, обеспечивающими значения координат цветности, приведенные в 5.6.1.

5.3.2. Материалы для изготовления знаков со световозвращающей поверхностью должны обеспечивать читаемость знаков в светлое и темное время.

5.3.3. Световозвращающие пленки для изготовления знаков подразделяют на следующие типы:

  • А - пленки со средней интенсивностью световозвращения, имеющие оптическую систему из сферических линз (микростеклошариков) или микропризм;
  • Б - пленки с высокой интенсивностью световозвращения, имеющие оптическую систему из сферических линз (микростеклошариков), сгруппированных в ячейках, или микропризм;
  • В - пленки с очень высокой интенсивностью световозвращения, имеющие оптическую систему из микропризм.

Допускается применять другие световозвращающие материалы при условии, что их фото- и колориметрические характеристики будут не ниже приведенных в настоящем стандарте.

5.3.4. Все элементы световозвращающей поверхности знака должны изготовляться из пленки одного типа и иметь одинаковую оптическую систему.

5.4. Электротехнические требования

5.4.1. Для присоединения знаков с внутренним освещением к питающей электросети должна быть предусмотрена клеммная колодка типа -2-4,0/250 УЗ или -2-4,0/250 УЗ по ГОСТ 17557. Клеммная колодка должна быть размещена внутри корпуса знака.

5.4.2. Сопротивление изоляции между токоведущими проводами, а также между ними, соединенными вместе, и заземляющим контактом должно быть не менее 20 МОм в холодном (обесточенном) состоянии.

5.4.3. Изоляция между токоведущими проводами, а также между ними, соединенными вместе, и заземляющим контактом должна выдерживать испытательное напряжение 1500 В частотой 50 Гц без пробоя или перекрытия в течение не менее 1 мин.

5.4.4. Для внутренней электропроводки освещаемых знаков следует применять медные провода сечением не менее 1 мм2 с изоляцией, рассчитанной на напряжение не ниже 660 В переменного тока частотой 50 Гц.

5.4.5. Для заземления металлических нетоковедущих частей знак должен иметь контактный зажим по ГОСТ 10434 с условным обозначением заземления, выполненным по ГОСТ 2930. Заземляющие провода должны иметь маркировку или окраску, отличную от окраски фазовых проводов.

5.4.6. Для каждого из типов знаков, указанных в 5.2.1, нормируют фото- и колориметрические характеристики, указанные в таблице 5.1.

Таблица 5.1

Тип знака Нормируемые характеристики

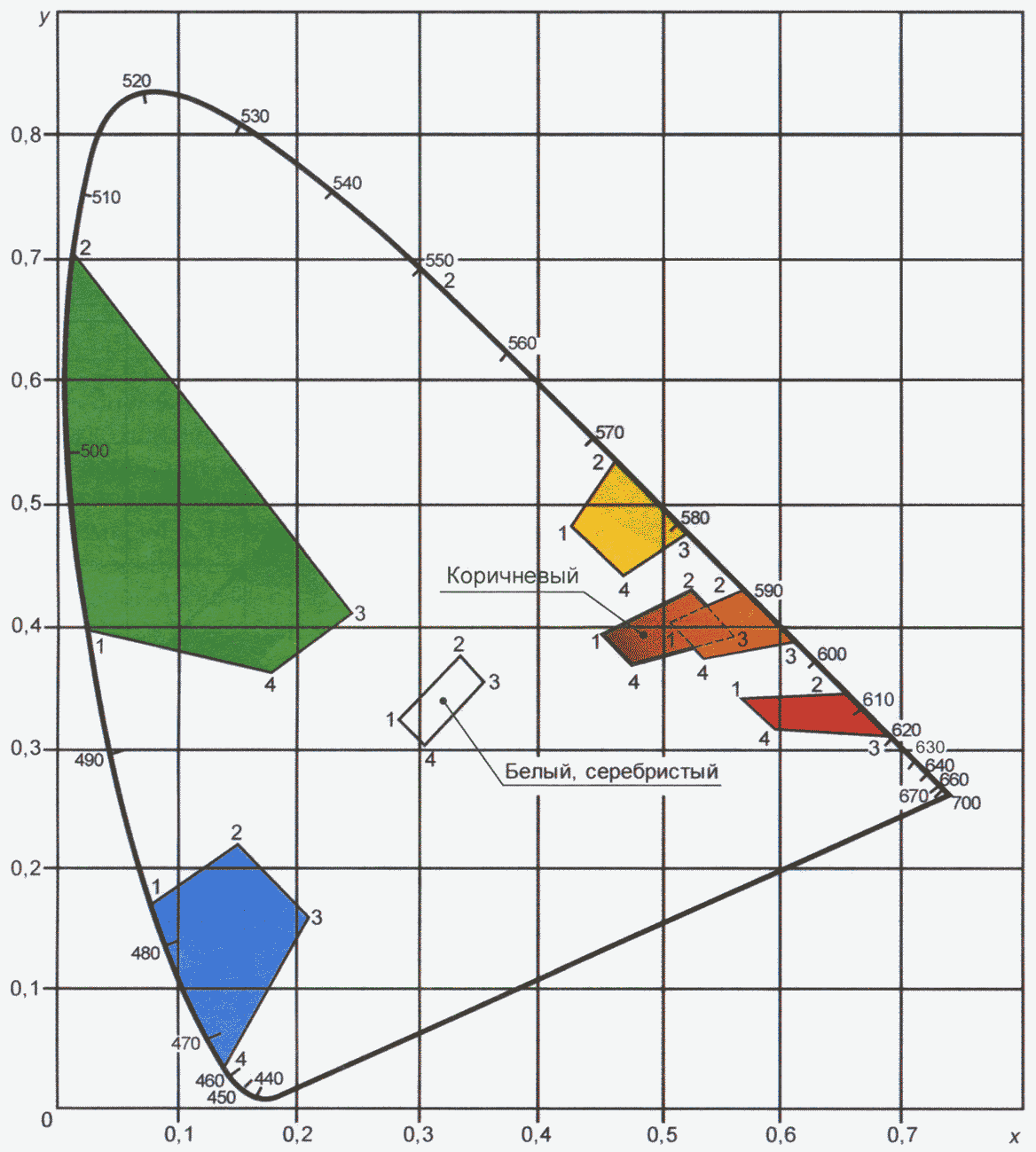

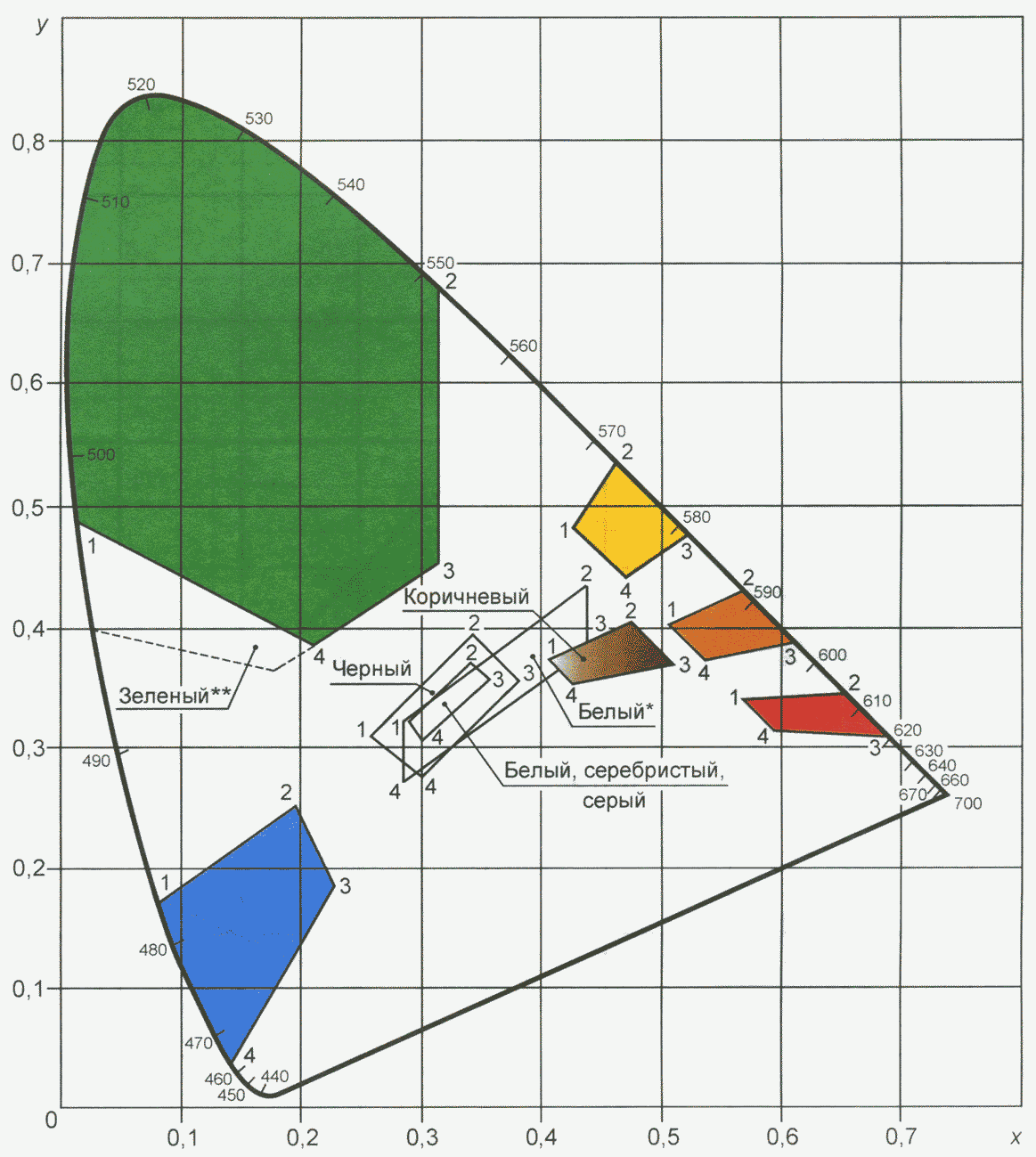

Освещенность Е Яркость L Коэффициент световозвращения R Координаты цветности Коэффициент яркости бета
С световозвращающей поверхностью Не нормируются Нормируется Нормируются
С внутренним освещением Не нормируется Нормируется Не нормируются
С внешним освещением Нормируется Не нормируется

5.5. Фотометрические характеристики

5.5.1. Средняя яркость элементов изображения знака с внутренним освещением должна быть: (240±40) кд·м-2 - для белого, (20±5) кд·м-2 - для синего и коричневого, (50±15) кд·м-2 - для зеленого, (150±30) кд·м-2 - для желтого, (70±20) кд·м-2 - для оранжевого и (35±10) кд·м-2 - для красного цветов.
Знаки с внутренним освещением должны иметь равномерное распределение яркости по всему полю изображения одного цвета. Отношение максимальной яркости к минимальной должно быть не более 5:1.

5.5.2. Для знаков с внешним освещением на поверхности изображения освещенность должна быть не менее 200 лк. В отдельных зонах знака, не несущих информацию для водителя, допускается освещенность не менее 40 лк.

5.5.3. Коэффициент световозвращения (удельный коэффициент силы света) (кд·лк-1·м-1) знаков со световозвращающей поверхностью при угле наблюдения α=20’ должен быть не менее значений, указанных в таблице 5.2, при углах наблюдения α=1° и α=1,5° - в таблицах 5.2а и 5.2б соответственно.

Таблица 5.2

Цвет элемента изображения знака Тип пленки Угол освещения βv (при βн= 0°)
10° 20° 30° 40°
Коэффициент световозвращения, кд х лк-1 х м-2
Белый, серебристый А
Б
В
50,0
170,0
300,0
30,0
100,0
210,0
25,0
85,0
150,0
20,0
65,0
110,0
11,0
40,0
70,0
Красный А
Б
В
8,0
24,0
60,0
4,5
14,0
35,0
4,0
12,0
30,0
3,0
10,0
24,0
2,0
6,0
15,0
Оранжевый А
Б
В
15,0
60,0
160,0
9,0
35,0
95,0
7,0
30,0
80,0
6,0
24,0
64,0
3,0
15,0
30,0
Желтый А
Б
В
25,0
75,0
180,0
15,0
45,0
110,0
12,0
35,0
90,0
10,0
30,0
70,0
6,0
18,0
40,0
Зеленый А
Б
В
5,0
12,0
30,0
3,0
10,
024,0
2,5
8,0
20,0
2,0
7,0
15,0
1,5
5,0
8,0
Синий А
Б
В
3,0
9,0
15,0
2,0
7,0
11,0
1,5
6,0
9,0
1,0
5,0
7,0
-
3,0
4,0
Коричневый А
Б
В
0,6
8,0
35,0
0,45
-
28,0
0,3
-
20,0
0,2
5,0
15,0
-
3,0
8,0

Таблица 5.2а

Цвет элемента изображения знака Тип пленки Угол наблюдения α=1°
Угол освещения βv (при βн= 0°)
10° 20° 30° 40°
Коэффициент световозвращения, кд·лк-1·м-2
Белый, серебристый В 80,0 70,0 60,0 50,0 15,0
Красный В 20,0 18,0 16,0 13,0 5,0
Оранжевый В 18,0 16,0 15,0 10,0 2,0
Желтый В 65,0 55,0 45,0 40,0 13,0
Зеленый В 10,0 8,0 7,0 5,0 2,0
Синий В 5,0 4,5 3,5 2,5 1,0

Таблица 5.2б

Цвет элемента изображения знака Тип пленки Угол наблюдения α=1,5°
Угол освещения βv (при β=0°)
10° 20° 30° 40°
Коэффициент световозвращения, кд·лк-1·м-2
Белый, серебристый В 15,0 14,0 13,0 9,0 1,5
Красный В 3,0 2,8 2,5 2,0 0,5
Оранжевый В 7,5 7,0 6,5 4,5 1,0
Желтый В 10,0 9,0 8,0 6,0 1,0
Зеленый В 1,5 1,2 1,0 - -
Синий В 1,0 - - - -

Равномерность распределения коэффициента световозвращения для одного цвета изображения знака (при одинаковых углах освещения) должна быть не менее 90%.

5.6. Колориметрические характеристики

5.6.1. Координаты цветности (x, y) точек пересечения граничных линий цветовых областей для элементов изображений знаков, определяемые в колориметрической системе МКО 1931 г. для источника типа Д65 (ГОСТ 7721) при геометрии измерения 45°/0°, должны соответствовать указанным в таблице 5.3 и на рисунках 1, 2.

Таблица 5.3

Цвет элемента изображения Обозначение координат Координаты цветности угловых точек цветовых областей
Знаки со световозвращающей поверхностью Знаки с внутренним и внешним освещением
1 2 3 4 1 2 3 4
Белый, серебристый x 0,285 0,335 0,355 0,305 0,290 0,340 0,350 0,300
y 0,325 0,375 0,355 0,305 0,320 0,370 0,360 0,310
Белый <*> x Не нормируются 0,285 0,440 0,440 0,285
y 0,322 0,432 0,382 0,264
Красный x 0,569 0,655 0,690 0,595 0,569 0,655 0,690 0,595
y 0,341 0,345 0,310 0,315 0,341 0,345 0,310 0,315
Оранжевый x 0,506 0,570 0,610 0,535 0,506 0,570 0,610 0,535
y 0,404 0,429 0,390 0,375 0,404 0,429 0,390 0,375
Желтый x 0,427 0,465 0,522 0,470 0,427 0,465 0,522 0,470
y 0,483 0,534 0,477 0,440 0,483 0,534 0,477 0,440
Зеленый x 0,026 0,007 0,248 0,177 0,013 0,313 0,313 0,209
y 0,399 0,703 0,409 0,362 0,486 0,682 0,453 0,383
Зеленый <**> x Не нормируются 0,026 0,313 0,313 0,177
y 0,399 0,682 0,453 0,362
Синий x 0,078 0,150 0,210 0,137 0,078 0,196 0,225 0,137
y 0,171 0,220 0,160 0,038 0,171 0,250 0,184 0,038
Серый x Не нормируются 0,290 0,340 0,350 0,300
y 0,320 0,370 0,360 0,310
Черный x 0,260 0,345 0,385 0,300
y 0,310 0,395 0,355 0,270
Коричневый x 0,455 0,523 0,558 0,479 0,407 0,475 0,510 0,427
y 0,397 0,429 0,394 0,373 0,373 0,405 0,370 0,353

--------------------------------

<*> Координаты цветности приведены для знаков с внутренним освещением для ночных условий.

<**> Координаты цветности приведены для знаков с внутренним освещением, когда зеленый цвет используют в качестве фона.

График цветовых областей для знаков со световозвращающей поверхностью
Рисунок 1. График цветовых областей для знаков со световозвращающей поверхностью

График цветовых областей для знаков с внутренним и внешним освещением
Рисунок 2. График цветовых областей для знаков с внутренним и внешним освещением

5.6.2. Коэффициент яркости элементов изображений знаков должен соответствовать значениям, указанным в таблице 5.4.

Таблица 5.4

Цвет элемента изображения Коэффициент яркости бета, %, не менее
Знаки со световозвращающей поверхностью Знаки с внутренним и внешним освещением
Белый, серебристый 35,0 (27,0) <*> 75
Красный 5,0 7
Оранжевый 16,0 20
Желтый 25,0 45
Зеленый 4,0 10
Синий 1,0 5
Серый Не нормируется От 16 до 24
Черный Не нормируется До 3
Коричневый 3 5
<*> В скобках указано значение для пленок типа Б.

5.7. Маркировка и упаковка

5.7.1. Маркировку знака общей площадью не более 100 см2 наносят на его обратную сторону. Табличка должна изготовляться из световозвращающей пленки типа А белого или желтого цвета, на которую наносят маркирующие надписи черного цвета.
Маркировка должна содержать следующие данные:

  • а) товарный знак предприятия-изготовителя;
  • б) дату изготовления;
  • в) обозначение настоящего стандарта;
  • г) обозначение технических условий;
  • д) надпись "дата установки..." со свободным полем, на которое во время установки знака несмываемым маркером черного цвета наносят дату установки знака;
  • е) тип, наименование и номер серии используемой световозвращающей пленки.
  • (в ред. Изменения N 2, утв. Приказом Росстандарта от 09.12.2013 N 2219-ст)
  • Кроме этого, на знаках с внутренним освещением маркировка должна дополнительно содержать:
  • а) номинальное напряжение в вольтах;
  • б) количество ламп;
  • в) номинальную мощность каждой лампы в ваттах.

5.7.2. Готовые знаки со световозвращающей поверхностью пакуют в количестве не более 10 шт. в целях упрощения погрузочно-разгрузочных работ.
Конструкция упаковки должна обеспечивать надежную защиту световозвращающей поверхности от повреждений. При необходимости лицевые поверхности знаков должны быть закрыты прокладками. В качестве прокладок для лицевых поверхностей, выполненных из пленок типа А, может быть использована подложка от этой пленки, которую размещают глянцевой стороной к знаку, причем двусторонние знаки должны иметь прокладки с обеих сторон. В качестве прокладок также допускается использование любой плотной бумаги или силиконизированной, используемой в световозвращающей пленке для защиты клеевого слоя.
В упаковке крупногабаритных знаков могут быть предусмотрены рейки для подвешивания знаков, что не исключает применения бумажных прокладок для защиты лицевых сторон. При размещении двух знаков одинакового размера в одной упаковке между лицевыми сторонами следует оставлять свободное пространство. Бумажные прокладки в этом случае не применяют. На упаковку рекомендуется наносить надписи по ГОСТ 14192, предупреждающие о возможности повреждения содержимого при неправильном хранении и транспортировании.

5.7.3. Готовые знаки (кроме световозвращающих) должны быть обернуты в упаковочную по ГОСТ 8273 или влагонепроницаемую по ГОСТ 515 бумагу и уложены в дощатые обрешетки по ГОСТ 12082 или фанерные ящики по ГОСТ 5959.

5.7.4. Маркировка транспортной тары - по ГОСТ 14192.

6. Требования к световозвращающей пленке для знаков

6.1. Фото- и колориметрические характеристики световозвращающей пленки для знаков и методы испытаний по этим характеристикам должны соответствовать требованиям, изложенным в разделах 5 и 8.

6.2. Пленка должна иметь закрытую оптическую систему и быть устойчивой к воздействию климатических факторов: ультрафиолетового излучения и знакопеременных температур, т.е. не допускать существенного растрескивания, шелушения, пузырения, сворачивания краев и других дефектов после испытаний по ГОСТ 21903 и ГОСТ 27037.
После испытаний допускается снижение коэффициента световозвращения (удельного коэффициента силы света) на 20%.
Допускается снижение коэффициента яркости на 20%; колориметрические характеристики (координаты цветности) должны остаться в пределах, установленных в 5.6.1.

6.3. Пленка должна быть устойчива к статическому воздействию жидкостей: бензина, 3%-ного раствора NaCl, дистиллированной воды и минеральных масел, т.е. не допускать существенного растрескивания, шелушения, пузырения, сворачивания краев и других дефектов после испытаний по ГОСТ 9.403.

6.4. Пленка не должна допускать усадки (изменения размеров) свыше 0,5% в течение 10 мин. и свыше 2% в течение 24 ч после удаления защитной подложки.

6.5. Пленка должна обладать достаточной гибкостью, т.е. не растрескиваться после испытаний по 7.4.

6.6. Пленка, наклеенная на основание знака, должна обладать достаточной ударной прочностью, т.е. не растрескиваться за пределами непосредственной области удара при испытании по 7.5.

6.7. Клеевой слой пленки должен обеспечивать необходимую прочность сцепления (адгезию пленки к основанию знака) при испытании по 7.6.

6.8. Подложка, если таковая предусмотрена конструкцией пленки, должна удаляться без усилия и без предварительного вымачивания в воде или специальном растворе, а также без надломов, разрывов или снятия клея с пленки.

7. Методы физических и электротехнических испытаний

7.1. Испытания должны проводиться при температуре воздуха (25 ± 10) °С, относительной влажности 45% - 80%, атмосферном давлении 84 - 107 кПа (630 - 800 мм рт. ст.).

7.2. Знаки на соответствие требованиям 5.2.3 проверяют по следующей методике.
Знаки устанавливают в рабочее положение и воздействуют на них мелкими струями воды под давлением 203,68 кПа, падающими с высоты 1,5 - 2,0 м от верхней точки знаков под углом (30 ± 2)° к вертикали и перекрывающими габаритные размеры знаков не менее чем на 200 мм. Температура воды должна быть от 3 °С до 20 °С. Длительность испытания - 15 мин. Через каждые 3 мин. знаки поворачивают вокруг вертикальной оси на угол 90°.
Допускается прерывать испытания на время поворота знаков.
После окончания испытания с наружных поверхностей удаляют воду, вскрывают и осматривают знаки. Знаки считают выдержавшими испытания, если на лампах и контактах не будет обнаружено капель воды.

7.3. Прочность лакокрасочного покрытия знака (5.2.4) проверяют по ГОСТ 15140, метод 2.

7.4. Пленку на гибкость (6.5) испытывают по следующей методике.
Образец пленки размером 150 x 20 мм огибают в течение 1 - 2 с вокруг стального цилиндра диаметром 5 мм, клеевым слоем вовнутрь, предварительно припудрив тальком обнаженный клеевой слой.

7.5. Пленки на ударную прочность (6.6) испытывают по следующей методике.
Фрагмент знака подвергают ударному воздействию путем сбрасывания на него стального бойка со сферическим наконечником радиусом 8 мм и минимальной массой 1 кг с высоты 1000 мм.

7.6. Адгезию пленки к основанию знака (6.7) определяют по следующей методике.
Световозвращающий материал на лицевой поверхности фрагмента знака (образца) размером 200 х 100 мм разрезают острым лезвием до металлического основания параллельными сечениями (через каждые 10 мм) на 10 полос. Образец прижимают световозвращающим материалом вниз в горизонтальной плоскости. К предварительно отклеенному вручную на длину 10 - 20 мм концу одной из полос пленки перпендикулярно подвешивают груз массой 0,4 кг на 10 мин. Операцию повторяют для каждой из полос.
Образец считают выдержавшим испытания, если не будет обнаружено отслаивания каждой из полос пленки от основания на длину более 120 мм.

7.7. Сопротивление изоляции (5.4.2) проверяют на образце знака с отключенными лампами. Сопротивление изоляции измеряют мегаомметром постоянного тока напряжением 500 В с погрешностью измерения ± 7,5%.

7.8. Электрическую прочность изоляции знаков с внутренним освещением проверяют без ламп на высоковольтной установке переменного тока частотой 50 Гц, мощностью не менее 500 Вт. Напряжение в течение 20 с повышают плавно от нуля или от значения, не превышающего номинального, до испытательного значения. Под напряжением знаки выдерживают 1 мин., после чего плавно, в течение 10 с, напряжение снижают до нуля. Погрешность измерения напряжения не должна выходить за пределы ± 5%.

8. Методы фото- и колориметрических испытаний

8.1. Метод фотометрических испытаний

8.1.1. Яркость знаков с внутренним освещением (5.5.1) измеряют фотоэлектрическим яркомером с фотометрической головкой, корригированной под относительную спектральную световую эффективность дневного зрения (ГОСТ 8.332), аттестованным и поверенным в установленном порядке.
Яркость измеряют в геометрическом центре элемента изображения данного цвета в круге диаметром (20 ± 1) мм. Выделение данного круга осуществляют либо внешними диафрагмами, либо, если позволяет конструкция яркомера, диафрагмой его фотоприемника.
За результат измерения принимают среднеарифметическое значение трех измерений.
При выполнении измерений в знак устанавливают контрольный источник света применяемого в знаке типа, в котором поддерживают электрический режим, обеспечивающий номинальный световой поток.
В случае если в знаке используют несколько источников света, то контрольные источники подбирают так, чтобы их электрические режимы, обеспечивающие номинальный световой поток, отличались между собой не более чем на 5%.
Электрический источник питания должен обеспечивать стабильность напряжения не хуже ± 0,5%. Основная относительная погрешность контрольных электроизмерительных приборов не должна быть более ± 0,5%.
Измерения выполняют в отсутствие посторонних засветок, влияющих на результат измерения, при климатических условиях, соответствующих 7.1.

8.1.2. Для определения равномерности распределения яркости по полю изображения одного цвета знаков с внутренним освещением (5.5.1) визуально выбирают точки с максимальной и минимальной яркостью, измеряют их яркость согласно 8.1.1 и вычисляют отношение максимальной яркости к минимальной.

8.1.3. Измерение освещенности на поверхности знака с внешним освещением выполняют стандартным люксметром, аттестованным и поверенным в установленном порядке, с верхним пределом измерения не менее 500 лк и основной относительной погрешностью не более ± 10%.
Условия проведения измерений должны соответствовать требованиям 8.1.1.

8.1.4. Коэффициент световозвращения знаков со световозвращающей поверхностью измеряют по схеме, приведенной на рисунке 3, при заданных в 5.5.3 условиях наблюдения.

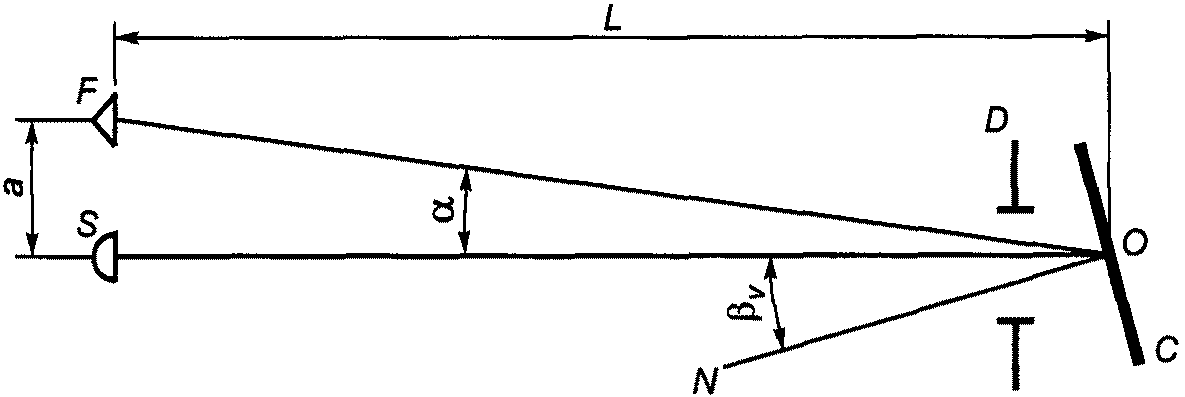

Схема фотометрирования знаков со световозвращающей поверхностью
С - образец элемента изображения знака исследуемого цвета; S - осветитель прожекторного типа;
F - фотометрическая головка, соответствующая 8.1.1; О - геометрический центр образца; SO - ось отсчета;
N - нормаль к поверхности образца; D - диафрагма, фиксирующая освещаемую площадь образца;
L – расстояние фотометрирования; а - расстояние между центрами источника и фотометрической головки; α – угол наблюдения (α=arctg a/L) задается стандартом (таблица 5.2); βv – угол освещения в вертикальной плоскости (между нормалью к поверхности образца и осью отсчета) задается стандартом (таблица 5.2); βн = 0° на схеме не указан
Рисунок 3. Схема фотометрирования знаков со световозвращающей поверхностью
Коэффициент световозвращения R' (кд·лк-1·м-1) определяют по формуле:
, (1)
где I - сила света, отраженного образцом, кд;
Е - освещенность, создаваемая осветителем S в точке О, лк;
А - освещаемая площадь образца, определяемая размерами диафрагмы D, м2.

Осветитель S должен соответствовать источнику прожекторного типа А [Тцв = (2856±50) К], колебания освещенности в точке О не должны превышать +/- 1%, неравномерность распределения освещенности по площади диафрагмы D - не более +/- 5%, свет, излучаемый осветителем, должен быть неполяризованным. Внешние условия - в соответствии с 8.1.1.

8.2. Метод колориметрических испытаний

8.2.1. Измерение координат цветности образцов элементов изображений знаков выполняют спектральным или колориметрическим методом относительно источника типа Д65 (ГОСТ 7721) при геометрии измерения 45°/0° (угол освещения/угол отражения).
Координаты цветности определяют в колориметрической системе МКО 1931 г.

8.2.2. Измерение коэффициента яркости (β) элементов изображений знаков выполняют фото- или колориметрическим методом относительно источника типа Д65 (ГОСТ 7221) при геометрии измерения 45°/0°. При фотометрическом методе размер совершенного отражающего рассеивателя должен соответствовать размеру исследуемого образца.
Измерение коэффициента яркости флуоресценции проводят спектроколориметром при геометрии измерения 45°/0° относительно источника света Д65 (ГОСТ 7221) со спектральной плотностью мощности излучения (Pγ), соответствующей дневному свету в спектральном диапазоне от 300 до 380 нм, с возможностью перекрытия ультрафиолетовой части излучения.

9. Транспортирование и хранение

9.1. При транспортировании знаков необходимо исключить попадание воды на их поверхность. Дощатые обрешетки и фанерные ящики, применяемые для упаковки знаков, следует закреплять таким образом, чтобы исключить взаимный контакт поверхностей знаков.

9.2. Хранить знаки следует внутри помещений установленными на торцы. При необходимости кратковременного складирования под открытым небом следует удалить все упаковочные материалы во избежание их контакта с лицевой поверхностью знака. Знаки устанавливают вертикально на подставки или деревянные бруски размером 5 х 10 см, что обеспечивает свободную циркуляцию воздуха и нормальное испарение влаги с лицевой поверхности.
Следует избегать соприкосновения знаков с деревянными опорами и деталями упаковки в местах возможного попадания воды и грязи.

9.3. Условия хранения и транспортирования знаков в части воздействия климатических факторов согласно группе условий хранения ОЖ4 по ГОСТ 15150.

10. Гарантии изготовителя

10.1. Изготовитель должен гарантировать соответствие знаков требованиям настоящего стандарта при соблюдении условий хранения, транспортирования и эксплуатации.

10.2. Гарантийный срок для знаков с внутренним и внешним освещением - два года со дня ввода в эксплуатацию, а для знаков со световозвращающей поверхностью:

  • изготовленных с применением пленки типа А - не менее пяти лет со дня ввода в эксплуатацию;
  • изготовленных с применением пленки типов Б и В - не менее семи лет со дня ввода в эксплуатацию.

Приложение А
(обязательное)

Изображения, номера и наименование знаков

Таблица А.1

Предупреждающие знаки
1.1 Железнодорожный переезд со шлагбаумом 1.1 Железнодорожный переезд со шлагбаумом 1.2 Железнодорожный переезд без шлагбаума 1.2 Железнодорожный переезд без шлагбаума
1.3.1 Однопутная железная дорога 1.3.1 Однопутная железная дорога 1.3.2 Многопутная железная дорога 1.3.2 Многопутная железная дорога
1.4.1 Приближение к железнодорожному переезду1.4.2 Приближение к железнодорожному переезду1.4.3 Приближение к железнодорожному переезду

1.4.1, 1.4.2, 1.4.3 Приближение к железнодорожному переезду

1.4.4 Приближение к железнодорожному переезду1.4.5 Приближение к железнодорожному переезду1.4.6 Приближение к железнодорожному переезду 1.4.4, 1.4.5, 1.4.6 Приближение к железнодорожному переезду
1.5 Пересечение с трамвайной линией 1.5 Пересечение с трамвайной линией 1.6 Пересечение равнозначных дорог 1.6 Пересечение равнозначных дорог
1.7 Пересечение с круговым движением 1.7 Пересечение с круговым движением 1.8 Светофорное регулирование 1.8 Светофорное регулирование
1.9 Разводной мост 1.9 Разводной мост 1.10 Выезд на набережную 1.10 Выезд на набережную
1.11.1 Опасный поворот 1.11.1 Опасный поворот 1.11.2 Опасный поворот 1.11.2 Опасный поворот
1.12.1 Опасные повороты 1.12.1 Опасные повороты 1.12.2 Опасные повороты 1.12.2 Опасные повороты
1.13 Крутой спуск 1.13 Крутой спуск 1.14 Крутой подъем 1.14 Крутой подъем
1.15 Скользкая дорога 1.15 Скользкая дорога 1.16 Неровная дорога 1.16 Неровная дорога
1.17 Искусственная неровность 1.17 Искусственная неровность 1.18 Выброс гравия 1.18 Выброс гравия
1.19 Опасная обочина 1.19 Опасная обочина 1.20.1 Сужение дороги 1.20.1 Сужение дороги
1.20.2 Сужение дороги 1.20.2 Сужение дороги 1.20.3 Сужение дороги 1.20.3 Сужение дороги
1.21 Двустороннее движение 1.21 Двустороннее движение 1.22 Пешеходный переход 1.22 Пешеходный переход
1.23 Дети 1.23 Дети 1.24 Пересечение с велосипедной дорожкой 1.24 Пересечение с велосипедной дорожкой
1.25 Дорожные работы 1.25 Дорожные работы 1.26 Перегон скота 1.26 Перегон скота
1.27 Дикие животные 1.27 Дикие животные 1.28 Падение камней 1.28 Падение камней
1.29 Боковой ветер 1.29 Боковой ветер 1.30 Низколетящие самолеты 1.30 Низколетящие самолеты
1.31 Тоннель 1.31 Тоннель 1.32 Затор 1.32 Затор
1.33 Прочие опасности 1.33 Прочие опасности 1.34.1 Направление поворота 1.34.1 Направление поворота
1.34.2 Направление поворота 1.34.2 Направление поворота 1.34.3 Направление поворота 1.34.3 Направление поворота

Таблица А.2

Знаки приоритета
2.1 Главная дорога 2.1 Главная дорога 2.2 Конец главной дороги 2.2 Конец главной дороги
2.3.1 Пересечение с второстепенной дорогой 2.3.1 Пересечение с второстепенной дорогой 2.3.2 Пересечение с второстепенной дорогой 2.3.2 Пересечение с второстепенной дорогой
2.3.3 Пересечение с второстепенной дорогой 2.3.3 Пересечение с второстепенной дорогой 2.3.4 Примыкание второстепенной дороги 2.3.4 Примыкание второстепенной дороги
2.3.5 Примыкание второстепенной дороги 2.3.5 Примыкание второстепенной дороги 2.3.6 Примыкание второстепенной дороги 2.3.6 Примыкание второстепенной дороги
2.3.7 Примыкание второстепенной дороги 2.3.7 Примыкание второстепенной дороги 2.4 Уступите дорогу 2.4 Уступите дорогу
2.5 Движение без остановки запрещено 2.5 Движение без остановки запрещено 2.6 Преимущество встречного движения 2.6 Преимущество встречного движения
2.7 Преимущество перед встречным движением 2.7 Преимущество перед встречным движением

Таблица А.3

Запрещающие знаки
3.1 Въезд запрещен 3.1 Въезд запрещен 3.2 Движение запрещено 3.2 Движение запрещено
3.3 Движение механических транспортных средств запрещено 3.3 Движение механических транспортных средств запрещено 3.4 Движение грузовых автомобилей запрещено 3.4 Движение грузовых автомобилей запрещено
3.5 Движение мотоциклов запрещено 3.5 Движение мотоциклов запрещено 3.6 Движение тракторов запрещено 3.6 Движение тракторов запрещено
3.7 Движение с прицепом запрещено 3.7 Движение с прицепом запрещено 3.8 Движение гужевых повозок запрещено 3.8 Движение гужевых повозок запрещено
3.9 Движение на велосипедах запрещено 3.9 Движение на велосипедах запрещено 3.10 Движение пешеходов запрещено 3.10 Движение пешеходов запрещено
3.11 Ограничение массы 3.11 Ограничение массы 3.12 Ограничение массы, приходящейся на ось транспортного средства 3.12 Ограничение массы, приходящейся на ось транспортного средства
3.13 Ограничение высоты 3.13 Ограничение высоты 3.14 Ограничение ширины 3.14 Ограничение ширины
3.15 Ограничение длины 3.15 Ограничение длины 3.16 Ограничение минимальной дистанции 3.16 Ограничение минимальной дистанции
3.17.1 Таможня 3.17.1 Таможня 3.17.2 Опасность 3.17.2 Опасность
3.17.3 Контроль 3.17.3 Контроль 3.18.1 Поворот направо запрещен 3.18.1 Поворот направо запрещен
3.18.2 Поворот налево запрещен 3.18.2 Поворот налево запрещен 3.19 Разворот запрещен 3.19 Разворот запрещен
3.20 Обгон запрещен 3.20 Обгон запрещен 3.21 Конец запрещения обгона 3.21 Конец запрещения обгона
3.22 Обгон грузовым автомобилям запрещен 3.22 Обгон грузовым автомобилям запрещен 3.23 Конец запрещения обгона грузовым автомобилям 3.23 Конец запрещения обгона грузовым автомобилям
3.24 Ограничение максимальной скорости 3.24 Ограничение максимальной скорости 3.25 Конец ограничения максимальной скорости 3.25 Конец ограничения максимальной скорости
3.26 Подача звукового сигнала запрещена 3.26 Подача звукового сигнала запрещена 3.27 Остановка запрещена 3.27 Остановка запрещена
3.28 Стоянка запрещена 3.28 Стоянка запрещена 3.29 Стоянка запрещена по нечетным числам месяца

3.29 Стоянка запрещена по нечетным числам месяца

3.30 Стоянка запрещена по четным числам месяца 3.30 Стоянка запрещена по четным числам месяца 3.31 Конец всех ограничений 3.31 Конец всех ограничений
3.32 Движение транспортных средств с опасными грузами запрещено 3.32 Движение транспортных средств с опасными грузами запрещено 3.33 Движение транспортных средств с взрывчатыми и легковоспламеняющимися грузами запрещено 3.33 Движение транспортных средств с взрывчатыми и легковоспламеняющимися грузами запрещено

Таблица А.4

Предписывающие знаки
4.1.1 Движение прямо 4.1.1 Движение прямо 4.1.2 Движение направо 4.1.2 Движение направо
4.1.3 Движение налево 4.1.3 Движение налево 4.1.4 Движение прямо или направо 4.1.4 Движение прямо или направо
4.1.5 Движение прямо или налево 4.1.5 Движение прямо или налево 4.1.6 Движение направо или налево 4.1.6 Движение направо или налево
4.2.1 Объезд препятствия справа 4.2.1 Объезд препятствия справа 4.2.2 Объезд препятствия слева 4.2.2 Объезд препятствия слева
4.2.3 Объезд препятствия справа или слева 4.2.3 Объезд препятствия справа или слева 4.3 Круговое движение 4.3 Круговое движение
4.4.1 Велосипедная дорожка или полоса 4.4.1 Велосипедная дорожка или полоса 4.4.2 Конец велосипедной дорожки или полосы 4.4.2 Конец велосипедной дорожки или полосы
4.5.1 Пешеходная дорожка 4.5.1 Пешеходная дорожка 4.5.2 Пешеходная и велосипедная дорожка с совмещенным движением 4.5.2 Пешеходная и велосипедная дорожка с совмещенным движением
4.5.3 Конец пешеходной и велосипедной дорожки с совмещенным движением 4.5.3 Конец пешеходной и велосипедной дорожки с совмещенным движением 4.5.4 Пешеходная и велосипедная дорожка с разделением движения 4.5.4 Пешеходная и велосипедная дорожка с разделением движения
4.5.5 Пешеходная и велосипедная дорожка с разделением движения 4.5.5 Пешеходная и велосипедная дорожка с разделением движения 4.5.6 Конец пешеходной и велосипедной дорожки с разделением движения 4.5.6 Конец пешеходной и велосипедной дорожки с разделением движения
4.5.7 Конец пешеходной и велосипедной дорожки с разделением движения 4.5.7 Конец пешеходной и велосипедной дорожки с разделением движения 4.6 Ограничение минимальной скорости 4.6 Ограничение минимальной скорости
4.7 Конец ограничения минимальной скорости 4.7 Конец ограничения минимальной скорости 4.8.1 Направление движения транспортных средств с опасными грузами 4.8.1 Направление движения транспортных средств с опасными грузами
4.8.2 Направление движения транспортных средств с опасными грузами 4.8.2 Направление движения транспортных средств с опасными грузами 4.8.3 Направление движения транспортных средств с опасными грузами 4.8.3 Направление движения транспортных средств с опасными грузами

Таблица А.5

Знаки особых предписаний
5.1 Автомагистраль 5.1 Автомагистраль 5.2 Конец автомагистрали 5.2 Конец автомагистрали
5.3 Дорога для автомобилей 5.3 Дорога для автомобилей 5.4 Конец дороги для автомобилей 5.4 Конец дороги для автомобилей
5.5 Дорога с односторонним движением 5.5 Дорога с односторонним движением 5.6 Конец дороги с односторонним движением 5.6 Конец дороги с односторонним движением
5.7.1 Выезд на дорогу с односторонним движением 5.7.1 Выезд на дорогу с односторонним движением 5.7.2 Выезд на дорогу с односторонним движением 5.7.2 Выезд на дорогу с односторонним движением
5.8 Реверсивное движение 5.8 Реверсивное движение 5.9 Конец реверсивного движения 5.9 Конец реверсивного движения
5.10 Выезд на дорогу с реверсивным движением 5.10 Выезд на дорогу с реверсивным движением 5.11.1 Дорога с полосой для маршрутных транспортных средств 5.11.1 Дорога с полосой для маршрутных транспортных средств
5.11.2 Дорога с полосой для велосипедов 5.11.2 Дорога с полосой для велосипедов 5.12.1 Конец дороги с полосой для маршрутных транспортных средств 5.12.1 Конец дороги с полосой для маршрутных транспортных средств
5.12.2 Конец дороги с полосой для велосипедистов 5.12.2 Конец дороги с полосой для велосипедистов 5.13.1 Выезд на дорогу с полосой для маршрутных транспортных средств 5.13.1 Выезд на дорогу с полосой для маршрутных транспортных средств
5.13.2 Выезд на дорогу с полосой для маршрутных транспортных средств 5.13.2 Выезд на дорогу с полосой для маршрутных транспортных средств 5.13.3 Выезд на дорогу с полосой для велосипедов 5.13.3 Выезд на дорогу с полосой для велосипедов
5.13.4 Выезд на дорогу с полосой для велосипедов 5.13.4 Выезд на дорогу с полосой для велосипедов 5.14 Полоса для маршрутных транспортных средств 5.14 Полоса для маршрутных транспортных средств
5.14.1 Конец полосы для маршрутных транспортных средств 5.14.1 Конец полосы для маршрутных транспортных средств 5.15.1 Направления движения по полосам 5.15.1 Направления движения по полосам
5.15.2 Направления движения по полосе5.15.2 Направления движения по полосе5.15.2 Направления движения по полосе5.15.2 Направления движения по полосе5.15.2 Направления движения по полосе 5.15.2 Направления движения по полосе
5.15.3 Начало полосы5.15.3 Начало полосы
5.15.3 Начало полосы
5.15.3 Начало полосы 5.15.4 Начало полосы5.15.4 Начало полосы 5.15.4 Начало полосы
5.15.5 Конец полосы 5.15.5 Конец полосы 5.15.6 Конец полосы 5.15.6 Конец полосы
5.15.7 Направление движения по полосам
5.15.7 Направление движения по полосам
5.15.7 Направление движения по полосам
5.15.7 Направление движения по полосам 5.15.8 Число полос 5.15.8 Число полос
5.16 Место остановки автобуса и (или) троллейбуса 5.16 Место остановки автобуса и (или) троллейбуса 5.17 Место остановки трамвая 5.17 Место остановки трамвая
5.18 Место стоянки легковых такси 5.18 Место стоянки легковых такси 5.19.1 Пешеходный переход 5.19.1 Пешеходный переход
5.19.2 Пешеходный переход 5.19.2 Пешеходный переход 5.20 Искусственная неровность 5.20 Искусственная неровность
5.21 Жилая зона 5.21 Жилая зона 5.22 Конец жилой зоны 5.22 Конец жилой зоны
5.23.1 <*> Начало населенного пункта 5.23.1 <*> Начало населенного пункта 5.23.2 Начало населенного пункта 5.23.2 Начало населенного пункта
5.24.1 <*> Конец населенного пункта 5.24.1 <*> Конец населенного пункта 5.24.2 Конец населенного пункта 5.24.2 Конец населенного пункта
5.25 <*> Начало населенного пункта 5.25 <*> Начало населенного пункта 5.26 <*> Конец населенного пункта 5.26 <*> Конец населенного пункта
5.27 Зона с ограничениями стоянки 5.27 Зона с ограничениями стоянки 5.28 Конец зоны с ограничениями стоянки 5.28 Конец зоны с ограничениями стоянки
5.29 Зона регулируемой стоянки 5.29 Зона регулируемой стоянки 5.30 Конец зоны регулируемой стоянки 5.30 Конец зоны регулируемой стоянки
5.31 Зона с ограничением максимальной скорости 5.31 Зона с ограничением максимальной скорости 5.32 Конец зоны с ограничением максимальной скорости 5.32 Конец зоны с ограничением максимальной скорости
5.33 Пешеходная зона 5.33 Пешеходная зона 5.34 Конец пешеходной зоны 5.34 Конец пешеходной зоны
<*> Здесь и далее - знаки индивидуального проектирования.

Таблица А.6

Информационные знаки
6.1 Общие ограничения максимальной скорости 6.1 Общие ограничения максимальной скорости 6.2 Рекомендуемая скорость 6.2 Рекомендуемая скорость
6.3.1 Место для разворота 6.3.1 Место для разворота 6.3.2 Зона для разворота 6.3.2 Зона для разворота
6.4 Парковка (парковочное место) 6.4 Парковка (парковочное место) 6.5 Полоса для аварийной остановки 6.5 Полоса для аварийной остановки
6.6 Подземный пешеходный переход 6.6 Подземный пешеходный переход 6.7 Надземный пешеходный переход 6.7 Надземный пешеходный переход
6.8.1 Тупик 6.8.1 Тупик 6.8.2 Тупик 6.8.2 Тупик
6.8.3 Тупик 6.8.3 Тупик
6.9.1 <*> Предварительный указатель направлений6.9.1 <*> Предварительный указатель направлений6.9.1 <*> Предварительный указатель направлений
6.9.1 <*> Предварительный указатель направлений6.9.1 <*> Предварительный указатель направлений6.9.1 <*> Предварительный указатель направлений
6.9.1 <*> Предварительный указатель направлений
6.9.2 <*> Предварительный указатель направления6.9.2 <*> Предварительный указатель направления6.9.2 <*> Предварительный указатель направления 6.9.2 <*> Предварительный указатель направления
6.9.3 Схема движения 6.9.3 Схема движения 6.10.1 <*> Указатель направления6.10.1 <*> Указатель направления
6.10.1 <*> Указатель направления6.10.1 <*> Указатель направления
6.10.1 <*> Указатель направления6.10.1 <*> Указатель направления
6.10.1 <*> Указатель направления
6.10.2 <*> Указатель направления
6.10.2 <*> Указатель направления
6.10.2 <*> Указатель направления 6.11 <*> Наименование объекта6.11 <*> Наименование объекта
6.11 <*> Наименование объекта6.11 <*> Наименование объекта
6.11 <*> Наименование объекта
6.12 <*> Указатель расстояний
6.12 <*> Указатель расстояний
6.12 <*> Указатель расстояний
6.12 <*> Указатель расстояний 6.13 Километровый знак 6.13 Километровый знак
6.14.1 Номер маршрута
6.14.1 Номер маршрута
6.14.1 Номер маршрута 6.14.2 Номер маршрута
6.14.2 Номер маршрута
6.14.2 Номер маршрута
6.15.1 Направление движения для грузовых автомобилей 6.15.1 Направление движения для грузовых автомобилей 6.15.2 Направление движения для грузовых автомобилей 6.15.2 Направление движения для грузовых автомобилей
6.15.3 Направление движения для грузовых автомобилей 6.15.3 Направление движения для грузовых автомобилей 6.16 Стоп-линия 6.16 Стоп-линия
6.17 <*> Схема объезда 6.17 <*> Схема объезда 6.18.1 Направление объезда 6.18.1 Направление объезда
6.18.2 Направление объезда 6.18.2 Направление объезда 6.18.3 Направление объезда 6.18.3 Направление объезда
6.19.1 Предварительный указатель перестроения на другую проезжую часть 6.19.1 Предварительный указатель перестроения на другую проезжую часть 6.19.2 Предварительный указатель перестроения на другую проезжую часть 6.19.2 Предварительный указатель перестроения на другую проезжую часть
6.20.1 Аварийный выход 6.20.1 Аварийный выход 6.20.2 Аварийный выход 6.20.2 Аварийный выход
6.21.1 Направление движения к аварийному выходу 6.21.1 Направление движения к аварийному выходу 6.21.2 Направление движения к аварийному выходу 6.21.2 Направление движения к аварийному выходу

Таблица А.7

Знаки сервиса
7.1 Пункт медицинской помощи 7.1 Пункт медицинской помощи 7.2 Больница 7.2 Больница
7.3 Автозаправочная станция 7.3 Автозаправочная станция 7.4 Техническое обслуживание автомобилей 7.4 Техническое обслуживание автомобилей
7.5 Мойка автомобилей 7.5 Мойка автомобилей 7.6 Телефон 7.6 Телефон
7.7 Пункт питания 7.7 Пункт питания 7.8 Питьевая вода 7.8 Питьевая вода
7.9 Гостиница или мотель 7.9 Гостиница или мотель 7.10 Кемпинг 7.10 Кемпинг
7.11 Место отдыха 7.11 Место отдыха 7.12 Пост дорожно-патрульной службы 7.12 Пост дорожно-патрульной службы
7.13 Полиция 7.13 Полиция 7.14 Пункт контроля международных автомобильных перевозок 7.14 Пункт контроля международных автомобильных перевозок
7.15 Зона приема радиостанции, передающей информацию о дорожном движении 7.15 Зона приема радиостанции, передающей информацию о дорожном движении 7.16 Зона радиосвязи с аварийными службами 7.16 Зона радиосвязи с аварийными службами
7.17 Бассейн или пляж 7.17 Бассейн или пляж 7.18 Туалет 7.18 Туалет
7.19 Телефон экстренной связи 7.19 Телефон экстренной связи 7.20 Огнетушитель 7.20 Огнетушитель

Таблица А.8

Знаки дополнительной информации (таблички)
8.1.1 Расстояние до объекта 8.1.1 Расстояние до объекта 8.1.2 Расстояние до объекта 8.1.2 Расстояние до объекта
8.1.3 Расстояние до объекта 8.1.3 Расстояние до объекта 8.1.4 Расстояние до объекта 8.1.4 Расстояние до объекта
8.2.1 Зона действия 8.2.1 Зона действия 8.2.2 Зона действия 8.2.2 Зона действия
8.2.3 Зона действия 8.2.3 Зона действия 8.2.4 Зона действия 8.2.4 Зона действия
8.2.5 Зона действия 8.2.5 Зона действия 8.2.6 Зона действия 8.2.6 Зона действия
8.3.1 Направление действия 8.3.1 Направление действия 8.3.2 Направление действия 8.3.2 Направление действия
8.3.3 Направление действия 8.3.3 Направление действия 8.4.1 Вид транспортного средства 8.4.1 Вид транспортного средства
8.4.2 Вид транспортного средства 8.4.2 Вид транспортного средства 8.4.3 Вид транспортного средства 8.4.3 Вид транспортного средства
8.4.4 Вид транспортного средства 8.4.4 Вид транспортного средства 8.4.5 Вид транспортного средства 8.4.5 Вид транспортного средства
8.4.6 Вид транспортного средства 8.4.6 Вид транспортного средства 8.4.7 Вид транспортного средства 8.4.7 Вид транспортного средства
8.4.8 Вид транспортного средства 8.4.8 Вид транспортного средства 8.4.9 Кроме вида транспортного средства 8.4.9 Кроме вида транспортного средства
8.4.10 Кроме вида транспортного средства 8.4.10 Кроме вида транспортного средства 8.4.11 Кроме вида транспортного средства 8.4.11 Кроме вида транспортного средства
8.4.12 Кроме вида транспортного средства 8.4.12 Кроме вида транспортного средства 8.4.13 Кроме вида транспортного средства 8.4.13 Кроме вида транспортного средства
8.4.14 Кроме вида транспортного средства 8.4.14 Кроме вида транспортного средства 8.5.1 Субботние, воскресные и праздничные дни 8.5.1 Субботние, воскресные и праздничные дни
8.5.2 Рабочие дни 8.5.2 Рабочие дни 8.5.3 Дни недели 8.5.3 Дни недели
8.5.4 Время действия 8.5.4 Время действия 8.5.5 Время действия 8.5.5 Время действия
8.5.6 Время действия 8.5.6 Время действия 8.5.7 Время действия 8.5.7 Время действия
8.6.1 Способ постановки транспортного средства на стоянку 8.6.1 Способ постановки транспортного средства на стоянку 8.6.2 Способ постановки транспортного средства на стоянку 8.6.2 Способ постановки транспортного средства на стоянку
8.6.3 Способ постановки транспортного средства на стоянку 8.6.3 Способ постановки транспортного средства на стоянку 8.6.4 Способ постановки транспортного средства на стоянку 8.6.4 Способ постановки транспортного средства на стоянку
8.6.5 Способ постановки транспортного средства на стоянку 8.6.5 Способ постановки транспортного средства на стоянку 8.6.6 Способ постановки транспортного средства на стоянку 8.6.6 Способ постановки транспортного средства на стоянку
8.6.7 Способ постановки транспортного средства на стоянку 8.6.7 Способ постановки транспортного средства на стоянку 8.6.8 Способ постановки транспортного средства на стоянку 8.6.8 Способ постановки транспортного средства на стоянку
8.6.9 Способ постановки транспортного средства на стоянку 8.6.9 Способ постановки транспортного средства на стоянку 8.7 Стоянка с неработающим двигателем 8.7 Стоянка с неработающим двигателем
8.8 Платные услуги 8.8 Платные услуги 8.9 Ограничение продолжительности стоянки 8.9 Ограничение продолжительности стоянки
8.10 Место для осмотра автомобилей 8.10 Место для осмотра автомобилей 8.11 Ограничение разрешенной максимальной массы 8.11 Ограничение разрешенной максимальной массы
8.12 Опасная обочина 8.12 Опасная обочина 8.13 Направление главной дороги 8.13 Направление главной дороги
8.14 Полоса движения 8.14 Полоса движения 8.15 Слепые пешеходы 8.15 Слепые пешеходы
8.16 Влажное покрытие 8.16 Влажное покрытие 8.17 Инвалиды 8.17 Инвалиды
8.18 Кроме инвалидов 8.18 Кроме инвалидов 8.19 Класс опасного груза 8.19 Класс опасного груза
8.20.1 Тип тележки транспортного средства 8.20.1 Тип тележки транспортного средства 8.20.2 Тип тележки транспортного средства 8.20.2 Тип тележки транспортного средства
8.21.1 Вид маршрутного транспортного средства 8.21.1 Вид маршрутного транспортного средства 8.21.2 Вид маршрутного транспортного средства 8.21.2 Вид маршрутного транспортного средства
8.21.3 Вид маршрутного транспортного средства 8.21.3 Вид маршрутного транспортного средства 8.22.1 Препятствие 8.22.1 Препятствие
8.22.2 Препятствие 8.22.2 Препятствие 8.22.3 Препятствие 8.22.3 Препятствие
8.23 Фотовидеофиксация

8.23 Фотовидеофиксация

8.24 Работает эвакуатор 8.24 Работает эвакуатор

Приложение Б
(обязательное)

Изображения знаков на масштабной сетке

Предупреждающие знаки
1.1 1.2 1.3.1
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
1.3.2 1.4.1 1.4.2
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
1.4.3 1.4.4 1.4.5
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
1.4.6 1.5 1.6
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
1.7 1.8 1.9
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
1.10 1.11.1 1.11.2
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
1.12.1 1.12.2 1.13
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
1.14 1.15 1.16
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
1.17 1.18 1.19
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
1.20.1 1.20.2 1.20.3
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
1.21 1.22 1.23
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
1.24 1.25 1.26
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
1.27 1.28 1.29
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
1.30 1.31 1.32
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
1.33 1.34.1 1.34.2
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
1.34.3
Изображения знаков на масштабной сетке
Знаки приоритета
2.1 2.2 2.3.1
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
2.3.2 2.3.3 2.3.4
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
2.3.5 2.3.6 2.3.7
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
2.4 2.5 2.6
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
2.7
Изображения знаков на масштабной сетке
Запрещающие знаки
3.1 3.2 3.3
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
3.4 3.5 3.6
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
3.7 3.8 3.9
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
3.10 3.11 3.12
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
3.13 3.14 3.15
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
3.16 3.17.1 3.17.2
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
3.17.3 3.18.1 3.18.2
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
3.19 3.20 3.21
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
3.22 3.23 3.24
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
3.25 3.26 3.27
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
3.28 3.29 3.30
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
3.31 3.32 3.33
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
Предписывающие знаки
4.1.1 4.1.2 4.1.3
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
4.1.4 4.1.5 4.1.6
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
4.2.1 4.2.2 4.2.3
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
4.3 4.4.1 4.4.2
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
4.5.1 4.5.2 4.5.3
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
4.5.4 4.5.5 4.5.6
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
4.5.7 4.6 4.7
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
4.8.1 4.8.2 4.8.3
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
Знаки особых предписаний
5.1 5.2 5.3
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
5.4 5.5 5.6
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
5.7.1 5.7.2 5.8
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
5.9 5.10 5.11.1
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
5.11.2 5.12.1 5.12.2
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
5.13.1 5.13.2 5.13.3
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
5.13.4 5.14 5.14.1
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
5.15.1 5.15.2
Изображения знаков на масштабной сетке Изображения знаков на масштабной сеткеИзображения знаков на масштабной сетке
Изображения знаков на масштабной сеткеИзображения знаков на масштабной сетке
Изображения знаков на масштабной сетке
5.15.3 5.15.4
Изображения знаков на масштабной сеткеИзображения знаков на масштабной сетке
Изображения знаков на масштабной сетке
Изображения знаков на масштабной сетке
Изображения знаков на масштабной сетке
5.15.5 5.15.6
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
5.15.7 5.15.8
Изображения знаков на масштабной сетке
Изображения знаков на масштабной сетке
Изображения знаков на масштабной сетке
Изображения знаков на масштабной сетке
5.16 5.17 5.18
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
5.19.1 5.19.2 5.20
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
5.21 5.22 5.23.2
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
5.24.2 5.27 5.28
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
5.29 5.30 5.31
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
5.32 5.33 5.34
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
Информационные знаки
6.1 6.2 6.3.1
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
6.3.2 6.4 6.5
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
6.6 6.7 6.8.1
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
6.8.2 6.8.3 6.9.3
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
6.13 6.14.1 6.14.2
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
Изображения знаков на масштабной сетке
Изображения знаков на масштабной сетке
Изображения знаков на масштабной сетке
Изображения знаков на масштабной сетке
Изображения знаков на масштабной сетке
Изображения знаков на масштабной сетке
6.15.1 6.15.2 6.15.3
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
6.16 6.18.1 6.18.2
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
6.18.3 6.19.1 6.19.2
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
6.20.1 6.20.2 6.21.1
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
6.21.2
Изображения знаков на масштабной сетке
Знаки сервиса
7.1 7.2 7.3
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
7.4 7.5 7.6
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
7.7 7.8 7.9
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
7.10 7.11 7.12
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
7.13 7.14 7.15
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
7.16 7.17 7.18
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
7.19 7.20
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
Знаки дополнительной информации (таблички)
8.1.1 8.1.2 8.1.3
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.1.4 8.2.1 8.2.2
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.2.3 8.2.4 8.2.5
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.2.6 8.3.1 8.3.2
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.3.3 8.4.1 8.4.2
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.4.3 8.4.4 8.4.5
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.4.6 8.4.7 8.4.8
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.4.9 8.4.10 8.4.11
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.4.12 8.4.13 8.4.14
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.5.1 8.5.2 8.5.3
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.5.4 8.5.5 8.5.6
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.5.7 8.6.1 8.6.2
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.6.3 8.6.4 8.6.5
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.6.6 8.6.7 8.6.8
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.6.9 8.7 8.8
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.9 8.10 8.11
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.12 8.13 8.14
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.15 8.16 8.17
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.18 8.19 8.20.1
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.20.2 8.21.1 8.21.2
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.21.3 8.22.1 8.22.2
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке
8.22.3 8.23 8.24
Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке Изображения знаков на масштабной сетке

Приложение В
(обязательное)

Шрифт на масштабной сетке

Шрифт на масштабной сеткеШрифт на масштабной сетке
Шрифт на масштабной сеткеШрифт на масштабной сетке
Шрифт на масштабной сетке
Шрифт на масштабной сеткеШрифт на масштабной сетке
Шрифт на масштабной сеткеШрифт на масштабной сетке
Шрифт на масштабной сеткеШрифт на масштабной сетке

Приложение Г
(обязательное)

Надписи на знаках индивидуального проектирования

Таблица Г.1
Русский алфавит
Размеры в миллиметрах

Прописная буква Ширина литерных площадок при высоте прописной буквы hп Строчная буква Ширина литерных площадок при высоте прописной буквы hп
75 100 150 200 300 400 500 75 100 150 200 300 400 500
А 84 113 169 226 339 452 565 а 64 86 129 172 258 344 430
Б 76 102 153 204 306 408 510 б 68 91 136 182 273 363 455
В в 65 87 130 174 261 358 435
Г 67 99 135 180 270 380 450 г 56 75 112 150 225 300 375
Д 82 110 165 220 330 440 550 д 68 92 138 184 276 368 460
Е 72 96 144 192 288 384 480 е 67 90 135 180 270 360 450
Ё ё
Ж 121 162 243 324 486 648 810 ж 95 127 190 254 381 508 635
З 73 98 147 196 294 392 490 з 63 85 127 170 255 340 425
И 81 108 162 216 324 432 540 и 68 92 138 184 276 368 460
Й й
К 109 163 218 327 436 545 к 67 90 135 180 270 360 450
Л 82 110 165 220 330 440 550 л
М 96 129 193 258 387 516 645 м 78 105 157 210 315 420 525
Н 80 107 160 214 321 428 535 н 67 90 135 180 270 360 450
О 81 109 163 218 327 436 545 о
П 79 106 159 212 318 424 530 п
Р 75 100 150 200 300 400 500 р 70 94 141 188 282 376 470
С 77 103 154 206 309 412 515 с 66 88 132 176 264 352 440
Т 74 99 148 198 297 396 495 т 58 78 117 156 234 312 390
У 75 101 151 202 303 404 505 У 63 84 126 168 252 336 420
Ф 94 126 189 252 378 504 630 ф 81 122 183 244 366 488 610
Х 76 102 153 204 306 408 510 х 63 84 126 168 252 336 420
Ц 82 110 165 220 330 440 550 ц 69 93 139 186 279 372 465
Ч 76 102 153 204 306 408 510 ч 64 86 129 172 258 344 430
Ш 108 144 216 288 432 576 720 ш 91 122 183 244 366 488 610
Щ 111 148 222 296 444 592 740 щ 93 124 186 248 372 496 620
Ъ 82 110 165 220 330 440 550 ъ 68 91 136 182 273 364 455
Ы 98 131 196 262 393 524 655 ы 57 115 172 230 345 460 575
Ь 73 96 147 196 294 392 490 ь 63 85 127 170 255 340 425
Э 77 103 154 206 309 412 515 э 61 82 123 164 246 328 410
Ю 108 145 217 290 435 580 725 ю 80 120 180 240 360 480 600
Я 81 108 162 216 324 432 540 я 65 87 130 174 261 358 435

Таблица Г.2
Латинский алфавит
Размеры в миллиметрах

Прописная буква Ширина литерных площадок при высоте прописной буквы hп Строчная буква Ширина литерных площадок при высоте прописной буквы hп
75 100 150 200 300 400 500 75 100 150 200 300 400 500
A 84 113 169 226 339 452 565 a 64 86 129 172 258 344 430
B 76 102 153 204 306 408 510 b 68 91 136 182 273 363 455
C c 65 87 130 174 261 358 435
D 67 99 135 180 270 380 450 d 56 75 112 150 225 300 375
E 82 110 165 220 330 440 550 e 68 92 138 184 276 368 460
F 72 96 144 192 288 384 480 f 67 90 135 180 270 360 450
G g
H 121 162 243 324 486 648 810 h 95 127 190 254 381 508 635
I 73 98 147 196 294 392 490 i 63 85 127 170 255 340 425
J 81 108 162 216 324 432 540 j 68 92 138 184 276 368 460
K k
L 109 163 218 327 436 545 l 67 90 135 180 270 360 450
M 82 110 165 220 330 440 550 m
N 96 129 193 258 387 516 645 n 78 105 157 210 315 420 525
O 80 107 160 214 321 428 535 o 67 90 135 180 270 360 450
P 81 109 163 218 327 436 545 p
R 79 106 159 212 318 424 530 r
S 75 100 150 200 300 400 500 s 70 94 141 188 282 376 470
T 77 103 154 206 309 412 515 t 66 88 132 176 264 352 440
U 74 99 148 198 297 396 495 u 58 78 117 156 234 312 390
V 75 101 151 202 303 404 505 v 63 84 126 168 252 336 420
W 94 126 189 252 378 504 630 w 81 122 183 244 366 488 610
X 76 102 153 204 306 408 510 x 63 84 126 168 252 336 420
Y 82 110 165 220 330 440 550 y 69 93 139 186 279 372 465
Z 76 102 153 204 306 408 510 z 64 86 129 172 258 344 430

Таблица Г.3
Цифры и знаки препинания
Размеры в миллиметрах

Цифра Ширина литерных площадок при высоте прописной буквы hп Знак Ширина литерных площадок при высоте прописной буквы hп
75 100 150 200 300 400 500 75 100 150 200 300 400 500
1 44 58 87 116 174 232 290 ! 35 47 70 94 161 188 235
2 67 89 133 178 167 356 445 N 110 147 220 294 441 588 735
3 66 88 132 176 264 352 440 ( 49 65 97 130 195 260 325
4 68 91 136 182 273 364 455 )
5 67 89 133 178 267 356 445 << 55 73 109 146 219 292 365
6 68 91 136 182 273 364 455 >>
7 63 84 126 168 252 336 420 . 32 43 64 86 129 172 215
8 68 91 136 182 273 364 455 ,
9 67 90 135 180 270 360 450 - (тире) 68 91 136 182 273 364 455
0 70 93 139 186 279 372 465 - (дефис) 45 61 91 122 183 244 305
? 65 83 124 166 249 332 415 ' (апостроф) 36 48 72 96 144 192 240

Таблица Г.4
Сокращения слов на русском и английском языках

Слова Сокращение слов
на русском языке на английском языке на русском языке на английском языке
Аэропорт airport Не сокращается Не сокращается
Бульвар boulevard бул. Blvd.
Вокзал - вокз. -
Водохранилище - вдхр. -
Главный main гл. M.
Гора mount г. Mt.
Гостиница hotel гост. Не сокращается
Долина valley дол. Vly
Дом отдыха holiday home д.о. Не сокращается
Железнодорожный - ж.-д. -
Завод - з-д -
Имени - им. -
Институт - ин-т -
Канал canal кан. Не сокращается
Километр в час kilometer per hour км/ч km/h
Колхоз - клх. -
Комбинат - к-т -
Магазин shop маг. Не сокращается
Метр metre м m
Минута minute мин min
Морской - мор. -
Музей museum муз. Не сокращается
Набережная embankment наб. Emb.
Область region обл. Reg.
Озеро lake оз. Не сокращается
Остров isle о-в Isl.
Памятник monument пам. Не сокращается
Перевал pass п-л Не сокращается
Переулок side-street пер. Не сокращается
Площадь square пл. sq.
Почтовое отделение post office п. о. post
Пристань landing place прист. Не сокращается
Проезд passage пр. pass.
Проспект avenue пр-т Ave
Район district р-н D.
Река river р. Riv
Речной - реч. -
Санаторий sanatorium сан. Не сокращается
Сельскохозяйственный - с.-х. -
Совхоз - свх. -
Станция - ст. -
Тонна tonne т t
Тупик blind alley туп. Не сокращается
Улица street ул. Str (или St)
Ущелье canyon ущ. Не сокращается
Фабрика - ф-ка -
Центр города center Не сокращается Не сокращается
Час hour ч h
Шоссе highway ш. HWY
Примечание: Слова "город", "село", "хутор" и т.п. и их сокращения на знаках при названии населенного пункта не пишут.
Название города Санкт-Петербург допускается сокращать С.-Петербург (на английском - St. Petersburg). Название города Нижний Новгород допускается сокращать Н. Новгород (на английском языке - N. Novgorod).

Таблица Г.5
Транслитерация русских букв латинскими в именах собственных

Русские буквы Латинские буквы Примечание
А A
Б B
В V
Г G
Д D
Е E После согласных
YE Инициалы <*> и после гласных, ъ и ь
Ё YE После согласных, кроме ч, ш, щ, ж
E После ч, ш, щ, ж
YO Инициалы и после гласных, ъ и ь
Ж ZH
З Z
И I Инициалы и после гласных, согласных и после ь
Й Y
К K
Л L
М M
Н N
О O
П P
Р R
С S
Т T
У U
Ф F
Х KH
Ц TS
Ч CH
Ш SH
Щ SHCH
Ъ ' Апостроф
Ы Y
Ь ' Апостроф
Э E
Ю YU
Я YA
<*> Инициалы - отдельно стоящие буквы в начале слова.

Рисунок Г.1. Размеры стрелки для знаков индивидуального проектирования
Рисунок Г.1. Размеры стрелки для знаков индивидуального проектирования

Рисунок Г.2. Конфигурация оголовка знака индивидуального проектирования 6.10.2
Рисунок Г.2. Конфигурация оголовка знака индивидуального проектирования 6.10.2

Рисунок Г.3. Пример компоновки знака индивидуального проектирования 6.9.1
Рисунок Г.3. Пример компоновки знака индивидуального проектирования 6.9.1

Рисунок Г.4. Пример компоновки знака индивидуального проектирования 6.10.1
Рисунок Г.4. Пример компоновки знака индивидуального проектирования 6.10.1

Рисунок Г.5. Пример компоновки знака индивидуального проектирования 6.12
Рисунок Г.5. Пример компоновки знака индивидуального проектирования 6.12

Приложение Д
(обязательное)

Параметры, используемые на знаках, и размеры знаков по типоразмерам

Таблица Д.1
Значения параметров, наносимых на знаках

Номер знака Наименование параметра Значение параметра
3.13; 3.14 Линейные меры Кратное 0,1 м
3.15 Кратное 1,0 м
3.16; 6.3.2; 8.1.2 10, 15, 20, 25, 30, 40, 50, 60, 70, 80, 100, 120, 150, 200, 250, 300 м
6.9.1; 8.1.1; 8.1.3; 8.1.4; 8.2.1; 8.2.2; 8.2.5; 8.2.6 10, 15, 20, 25, 30, 40, 50, 60, 70, 80, 100, 120, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900 м; в диапазоне от 1 до 10 км включ. - кратное 0,1 км, в диапазоне св. 10 км - кратное 1,0 км
6.10.1; 6.10.2; 6.12 В диапазоне от 0 до 10 км включ. - кратное 0,1 км, в диапазоне св. 10 км - кратное 1,0 км (размерность "км" не указывают)
3.24; 3.25; 4.6; 4.7; 5.15.3; 5.15.8; 6.2 Скорость Кратное 10 км/ч (размерность "км/ч" не указывают)
3.4; 8.11 Масса 2.5; 8; 10; 15; 20; 25 т
3.11 1,5; 2; 2,5; 3; 3,5; 4; 5; 6; 7; 8; 9; 10; 12; 15; 18; 20 т и далее кратные 5 т
3.12 1,5; 2; 2,5; 3; 3,5; 4; 5; 6; 7; 8; 9; 10 т
8.5.3; 8.5.7 Время Дни недели
8.5.4 - 8.5.7 Время суток, кратное 30 мин. (23.00; 23.30; 24.00; 0.30; 1.00 и т.д.)
8.9 30 мин.; 1 ч; 2 ч
1.13 - 1.14 Уклон Кратное 1%
Примечание: На знаке 3.4 значение массы 3,5 т не наносят.

Рисунок Д.1. Размеры треугольных знаков
Рисунок Д.1. Размеры треугольных знаков

Таблица Д.2
(размеры в миллиметрах)

Номер знака Типоразмер А r
1.1, 1.2, 1.5 - 1.7, 1.9 - 1.14, 1.16, 1.17, 1.22 - 1.24, 1.26 - 1.33, 2.3.1 - 2.3.7, 2.4 I 700 45
II 900
III 1200
1.8, 1.15, 1.18 - 1.21, 1.25 I 700
II 900
III 1200
IV 1500
Примечание: Для знака 1.25, предназначенного для обозначения участков дорог, на которых проводят краткосрочные ремонтные работы на проезжей части, допускается уменьшение размера А до 550 мм.

Рисунок Д.2. Размеры знаков 1.3.1, 1.3.2

Рисунок Д.2. Размеры знаков 1.3.1, 1.3.2

Рисунок Д.3. Размеры знака 2.5
Рисунок Д.3. Размеры знака 2.5

Таблица Д.3

Номер знака Типоразмер В, мм
2.5 II 700
III 900
IV 1200

Рисунок Д.4. Размеры круглых знаков
Рисунок Д.4. Размеры круглых знаков

Таблица Д.4

Номер знака Типоразмер D, мм
2.6, 3.1 - 3.9, 3.11 - 3.16, 3.18.1 - 3.19, 3.21 - 3.23, 3.25 - 3.33, 4.1.1 - 4.3 I 600
II 700
III 900
3.10, 4,4.1 - 4.5.7 II 700
3.17.1 - 3.17.3, 4.6, 4.7 II 700
III 900
3.20, 3.24 I 600
II 700
III 900
IV 1200
Примечание: Для знаков 3.27 - 3.30 допускается уменьшение размера D до 250 мм.

Рисунок Д.5. Размеры квадратных знаков
Рисунок Д.5. Размеры квадратных знаков

Таблица Д.5
Размеры в миллиметрах

Номер знака Типоразмер В r
2.1, 2.2, 2.7, 5.5, 5.6, 5.19.1, 5.19.2, 5.20, 6.2, 6.4, 6.8.1 - 6.8.3, 8.13 I 600 45
II 700
III 900
5.8 - 5.14.1, 5.15.2 - 5.15.6, 6.3.1, 6.3.2, 8.1.2 II 700
III 900
6.5, 6.7, 6.20.1, 6.20.2 I 600
II 700
6.9.3 - Не менее 1200
6.14.1 - 350
Примечание: Для знака 2.1 допускается уменьшение размера D до 350 мм. Радиус r в этом случае должен составлять 20 мм.

Рисунок Д.6. Размеры знаков 1.34.1 - 1.34.3
Рисунок Д.6. Размеры знаков 1.34.1 - 1.34.3

Таблица Д.6
Размеры в миллиметрах

Номер знака Типоразмер Н В
1.34.1 - 1.34.2 II 500 615, 1160, 2250
III 700 865, 1625, 3150
1.34.3 II 500 1160, 2250
III 700 1625, 3150
Примечание: Для типоразмера II допускается уменьшение размера Н до 460 мм.

Рисунок Д.7. Размеры прямоугольных знаков вертикального формата
Рисунок Д.7. Размеры прямоугольных знаков вертикального формата

Таблица Д.7
Размеры в миллиметрах

Номер знака Типоразмер Н В r
5.1 - 5.4 III 1350 900 45
4.8.1 - 4.8.3, 5.16 - 5.18, 5.21, 5.22 I 900 600
5.27 - 5.34 I 900 600
7.1 - 7.20 II 1050 700
III 1350 900
6.1 IV 2250 1500
6.19.1, 6.19.2 IV 2000 1500
Примечание: Для знаков 5.16 - 5.18, 5.21, 5.22 допускается уменьшение размеров Н и В до 800 и 500 мм соответственно. Для знаков с внутренним освещением радиус r в этом случае допускается увеличивать до 100 мм.

Рисунок Д.8. Размеры прямоугольных знаков горизонтального формата
Рисунок Д.8. Размеры прямоугольных знаков горизонтального формата

Таблица Д.8
Размеры в миллиметрах

Номер знака Типоразмер Н В r
1.4.1 - 1.4.6, 8.1.3, 8.1.4, 8.2.2 - 8.11, 8.14 - 8.21.3, 8.23, 8.24 I 300 600 45
II 350 700
III 450 900
5.7.1, 5.7.2, 5.23.2, 5.24.2, 6.14.2 - 6.16, 6.18.1 - 6.18.3 II 350 1050
III 450 1350
5.15.1, 5.15.3, 5.15.7, 5.15.8 II 700 1400
III 900 1800
6.13 II 200 300
III 350 450
6.14.1 II 350 700
6.21.1, 6.21.2 II 350 1050
8.1.1, 8.2.1, 8.12 I 300 600
II 350 700
III 450 900
IV 600 1200
Примечание:
Для знаков 5.15.1, 5.15.7, 5.15.8, на которых указывают направления движения для двух полос, размер В уменьшают до 930 мм - для типоразмера II и до 1200 мм - для типоразмера III.
Для знаков 5.15.7, 5.15.8, на которых указывают направления движения для 4 или более полос, размер В увеличивают на 465 мм - для типоразмера II и на 600 мм для типоразмера III, из расчета на каждую из полос свыше трех.
Для знаков 6.13, на которых указывают более двух цифр, размер В увеличивают на 135 мм для типоразмера II и на 180 мм для типоразмера III, из расчета на каждую цифру.
Для знаков 8.4.9 - 8.4.14 размер H увеличивают на 1/3.

Рисунок Д.9. Размеры знаков 8.22.1 - 8.22.3
Рисунок Д.9. Размеры знаков 8.22.1 - 8.22.3

Таблица Д.9
Размеры в миллиметрах

Номер знака Типоразмер Н В
8.22.1 - 8.22.3 II 500 1700
Примечание. Допускается уменьшение размера В до 460 мм.

Приложение Е
(рекомендуемое)

Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях

Таблица Е.1

Тип развязкиЭскиз знака 6.9.1
Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях
Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях
Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях
Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях
Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях
Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях
Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях
Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях
Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях
Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях
Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях
Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях
Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях
Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях
Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях
Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях Компоновочные эскизы знаков 6.9.1 для пересечений в одном и разных уровнях

Приложение Ж
(обязательное)

Щиты для размещения изображений дорожных знаков

Ж.1. Щиты для размещения изображений дорожных знаков изготовляют с использованием световозвращающей флуоресцентной пленки желто-зеленого цвета.
Для изготовления изображений знаков на них используют пленки типа В.

Ж.2. Значения коэффициента световозвращения (кд·лк-1·м-2) флуоресцентных световозвращающих пленок, используемых для изготовления щитов, должны быть не менее значений, указанных в таблице Ж.1.

Таблица Ж.1

Цвет фона щита Угол наблюдения α:
α = 0,33° α = 1° α = 1,5°
Угол освещения βV(при βφ = 0°)
10° 20° 30° 40° 10° 20° 30° 40° 10° 20° 30° 40°
Коэффициент световозвращения,кд·лк-1·м-2
Флуоресцентный желто-зеленый 270 180 120 80 50 96 80 55 36 20 17 16 14 9 1,5

Ж.3. Координаты цветности (x, y) точек пересечения граничных линий цветовых областей для флуоресцентной световозвращающей пленки, определяемые в колориметрической системе МКО 1931 г. для источника типа Д65 (ГОСТ 7721) при геометрии измерения 45°/0°, должны соответствовать значениям, указанным в таблице Ж.2.

Таблица Ж.2

Цвет фона щита Обозначение координат Координаты цветности угловых точек цветовых областей

1 2 3 4
Флуоресцентный желто-зеленый x 0,376 0,438 0,460 0,387
y 0,568 0,508 0,540 0,610

Ж.4. Коэффициенты яркости и флуоресцентной яркости флуоресцентной световозвращающей пленки должны соответствовать значениям, указанным в таблице Ж.3.

Таблица Ж.3

Цвет фона щита Коэффициент яркости β, %, не менее Коэффициент яркости флуоресценции βφ, %, не менее
Флуоресцентный желто-зеленый 60 35

Ж.5. Изображения дорожных знаков на щитах размещают по рисунку Ж.1.

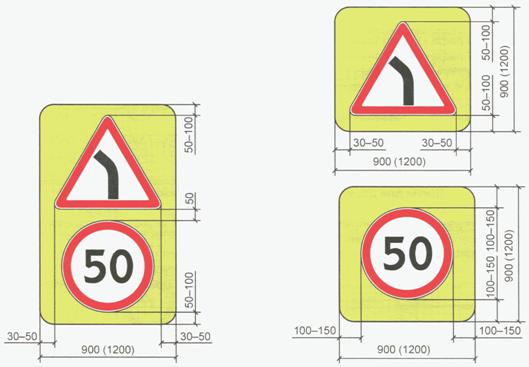

а б

В скобках указаны размеры щита для знаков типоразмера III
Рисунок Ж.1. Примеры размещения изображений дорожных знаков типоразмеров II и III на щите:
а - на одном щите; б - на отдельных щитах

Приложение И
(обязательное)

Изображения пиктограмм, относящихся к объектам туризма и спорта
на знаках 6.9.1 - 6.11

Музей, усадьба, художественная галерея Природный заповедник, национальный парк, ботанический сад
Памятник архитектуры (в т.ч. культовое сооружение), исторический памятник Спортивный объект
Другие материалы в этой категории: « ГОСТ Р 52289-2004 ГОСТ Р 52606-2006 »

Вы смотрели:

Организация Безопасности Дорожного Движения

Организация Безопасности Дорожного Движения

О использовании файлов cookie

Политика конфиденциальности
